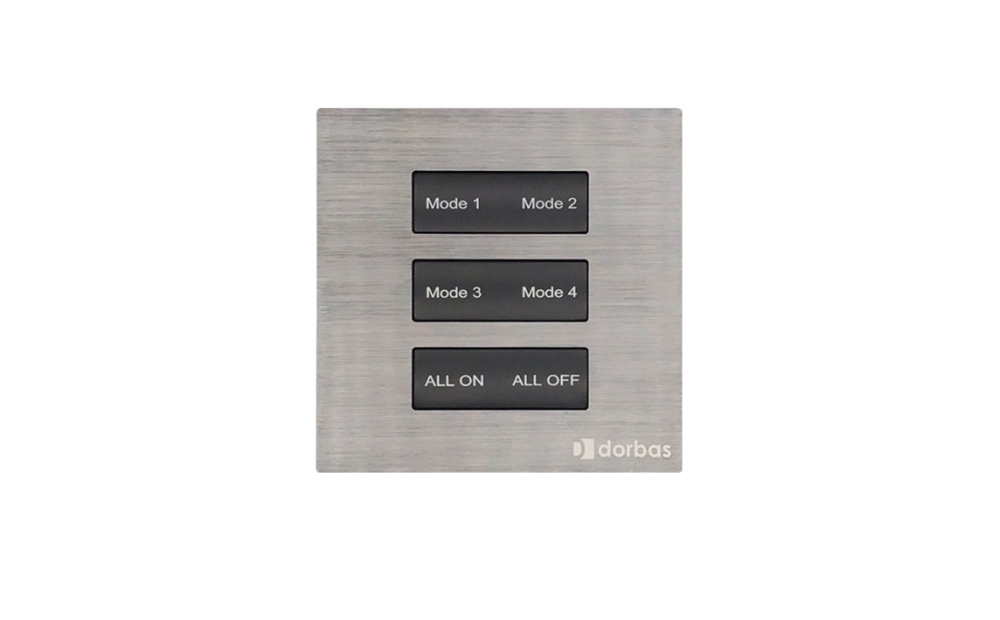

A.产品和功能概述

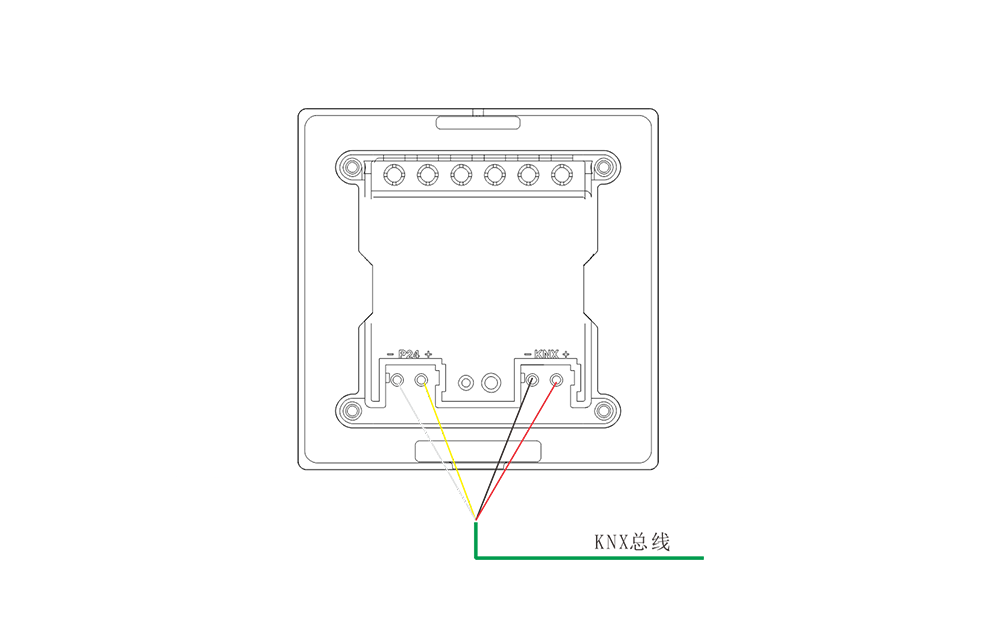

控制面板主要应用在楼宇控制系统中，和总线上的其它设备一起安装成为系统，且功能上操作简单、直观，用户可以根据自己的需求进行规划、系统地执行这些功能。控制面板能用于控制开关、调光、百叶窗等，面板上每个通道包括一个按键和一盏LED指示灯。控制面板是标准86底盒安装设备，有6个按键输出。通过EIB总线连接到 EIB / KNX 系统，使用工程设计工具软件ETS软件(版本 ETS4 以上），进行物理地址和组地址的分配以及参数的设定。控制面板直接通过接线端子连接到总线上，不需要额外的电源电压。面板的每个通道都能运用以上描述的各种功能，且相互独立。

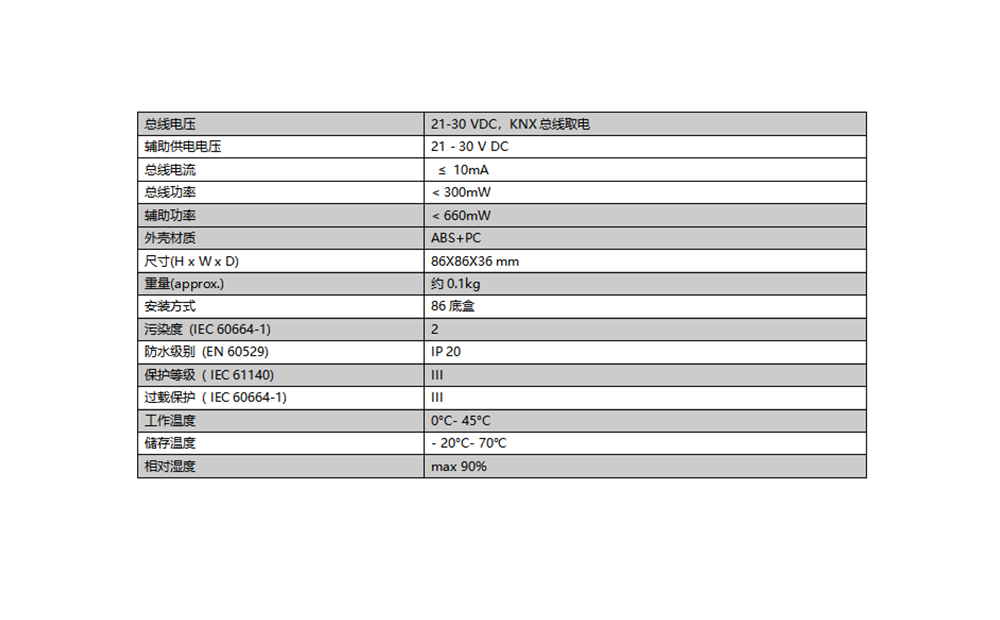

B.技术参数
总线电压：21-30 VDC，KNX总线取电
辅助供电电压：21 - 30 V DC
总线电流：< 10 mA
总线功率：< 300mW
辅助功率：< 660mW
工作温度：-5°…+45°C
储存温度：-25°…+55°C
运输温度：-25°…+70°C
相对湿度：Max 90%

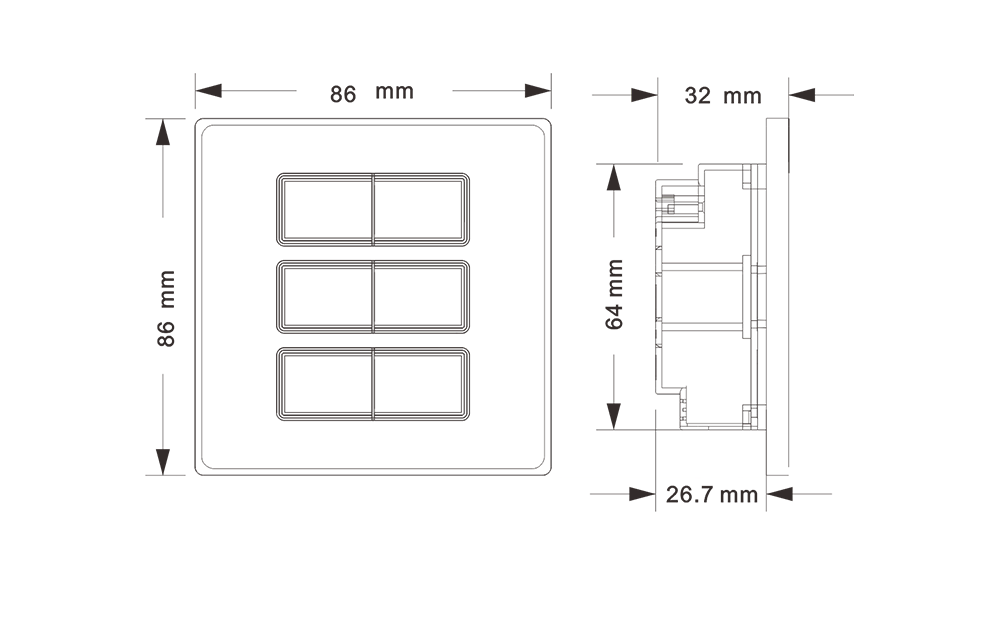

尺寸（H x W x D）：86mm x 86mm x 36 mm
安装方式：86盒安装
C.功能描述
