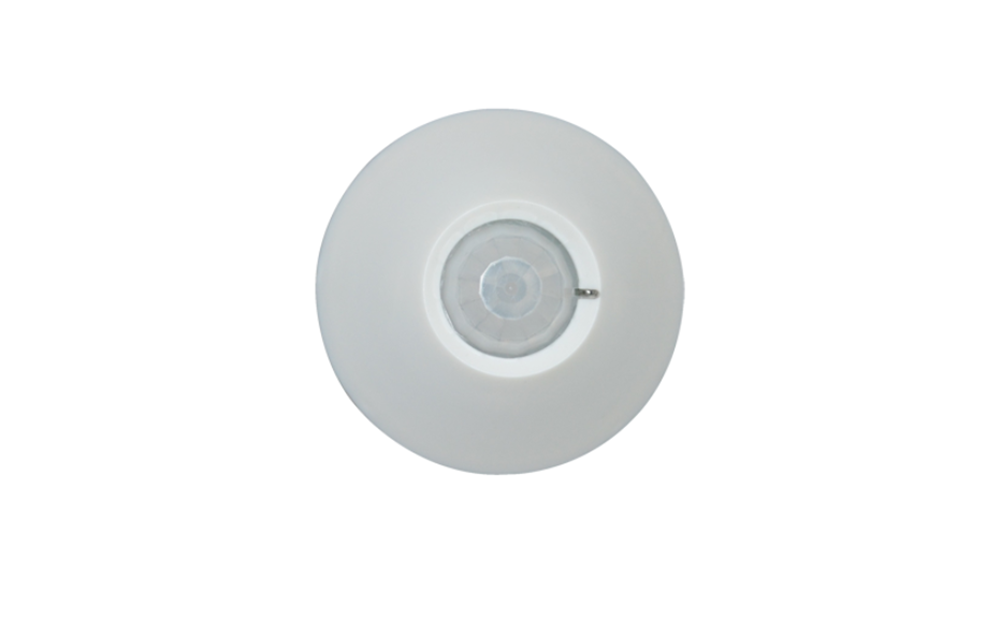

A.产品和功能概述
照度人体移动感应器适用于办公楼、场馆、学校、医院等多场景控制领域，对特定区域内的照明回路实现自动的开关控制。总线人体存在感应器带现场通信接口，可与道巴斯通讯接口控制模块组成网络结构化智能照明控制系统。
（1）人体外移动触发控制功能；
（2）人体移动与亮度逻辑功能；
（3）光照度值数据发送功能；
（4）通过对象开启或红外移动的通道控制输出功能；
B.技术参数
工作电压：24VDC；
总线电流：≤10mA ；
总线功率：< 240mW；
感应距离：安装高度2.5m~3m,
辐射范围：5m~7m；
照度范围：0-500LUX
外壳材料：ABS工程塑料；
安装方式：吸顶式安装。
工作温度：-5°~+45°C
储存温度：-25°~+55°C
运输温度：-25°~+70°C
相对湿度：Max 90%
外壳材质：阻燃外壳
防水级别：IP20
C.产品接线说明
|
序号 |
说明 |
|
红 |
电源正 |
|
黑 |
电源负 |
|
黄 |
信号正D+ |
|
绿 |
信号负D- |
注意事项：
1、安装方式：模块采用天花吸顶安装，接线时按设备外壳接线端子引脚定义指示接线。
2、安装尺寸：尺寸：95mm(W)*34mm(D)。
3、安装说明：接线前请切断电路以防触电，设备上电前检查供电是否在要求电压范围之内，供电不能超过此范围，否则容易烧坏模块。安装和放置模块时应避免阳光直射，防潮，不能受雨淋。
D.安全使用与维护保养
（1） 使用前详细阅读所有说明。
（2） 要建立良好通风环境。
（3） 在使用过程中，注意防潮、防震、防尘。
（4） 严禁雨淋、接触其它液体或腐蚀性气体。
（5） 如受潮或被液体侵袭，应及时进行干燥处理。
（6） 机器出现故障时，请与专业维修人员或本公司联系。
