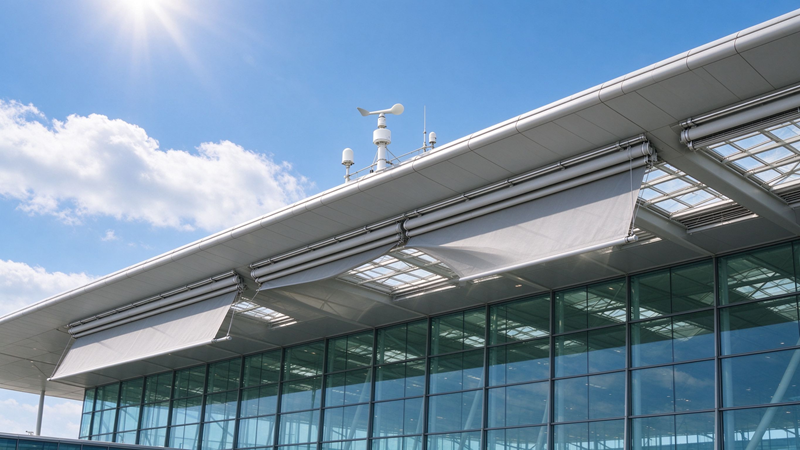

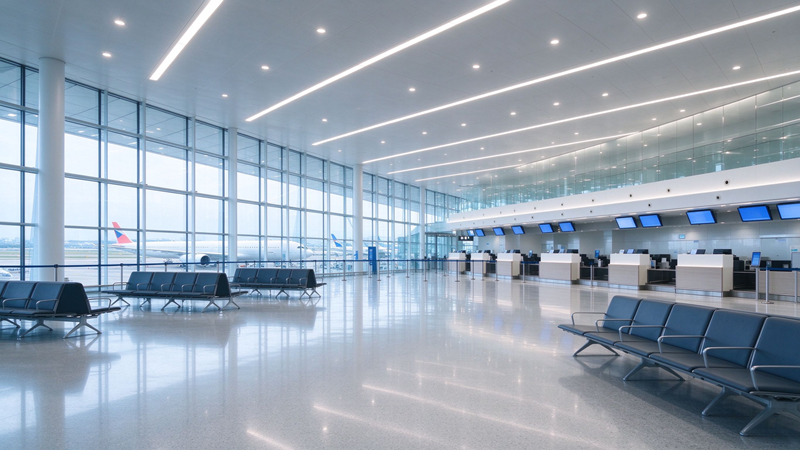

系统采用分层分布式架构，分为平台管理层、网络传输层、现场设备层三大模块。针对进出港大厅、候机厅、登机廊桥等超大空间的实际需求，统一接入智能照明、楼宇自控、能耗监测与环境监测等系统：候机厅按航班时刻分时段运行灯光空调场景，玻璃幕墙与天窗区域光线感应自动补充调光，楼顶气象站联动幕布、通风与遮阳，重要回路故障即时上屏，实现灯光、空调、遮阳、气象的全域联动与绿色运营。

平台管理层

（集中监控 · 场景下发 · 数据决策）

智能照明控制系统与楼控、能源管理系统同屏呈现；中央控制中心统一管理，进出港大厅、候机厅、登机廊桥场景一键下发，全楼状态实时可视。

网络传输层

（TCP/IP · KNX · BACnet · Modbus · CAN）

航站楼局域网与网络交换机可靠传输，支持 TCP/IP、CAN、BACnet、Modbus 等多协议接入；上行采集设备状态与能耗数据，下行下发启停、调光与场景指令，双向贯通。

现场设备层

（控制器 · 面板 · 传感器 · 执行器）

智能面板、开关驱动器、调光箱执行控制；人体移动感应器、照度传感器感知环境；DLX 数字量输入、DLD 模拟量输入模块接入各类信号，CAN 总线连接全站设备。

覆盖系统：智能照明 · 楼宇自控 · 能耗监测 · 环境监测 · 公共区域控制 · 消防应急联动，六大子系统在同一平台协同运行。
