功能概述
- 标准网口接入DDC设备网络，作为系统主控制器运行；
- 双网口分工，左侧网口接入上层设备网络，右侧网口级联下级拓展模块；
- 可挂载IO扩展模块、特殊功能模块，实现系统点位与功能扩容，常规支持扩展4个IO模块；
- 扩展模块接入数量受控制器输出供电功率限制；
- 可对接风机、空调、水泵、电梯、消防、灯光等多种现场设备；
- 完成整套 DDC 网络下主设备与扩展模块的数据交互，实现设备统一管控。
详细参数
| 2 个 LAN 网络口 | 工作电压：24VDC |
|---|---|
| DI输入：8 个输入通道为隔离开关输入 | DO输出：8 个输出通道为继电器输出 |
| 通讯接口：2 路 RS485 自由通讯串口 | 通信速率：RS485/9600Bs |
| 工作温度：-5°~+45℃ | 储存温度：-10°~+55℃ |
| 工作电流：>1A | 安装方式：35mm DIN 导轨式安装 |

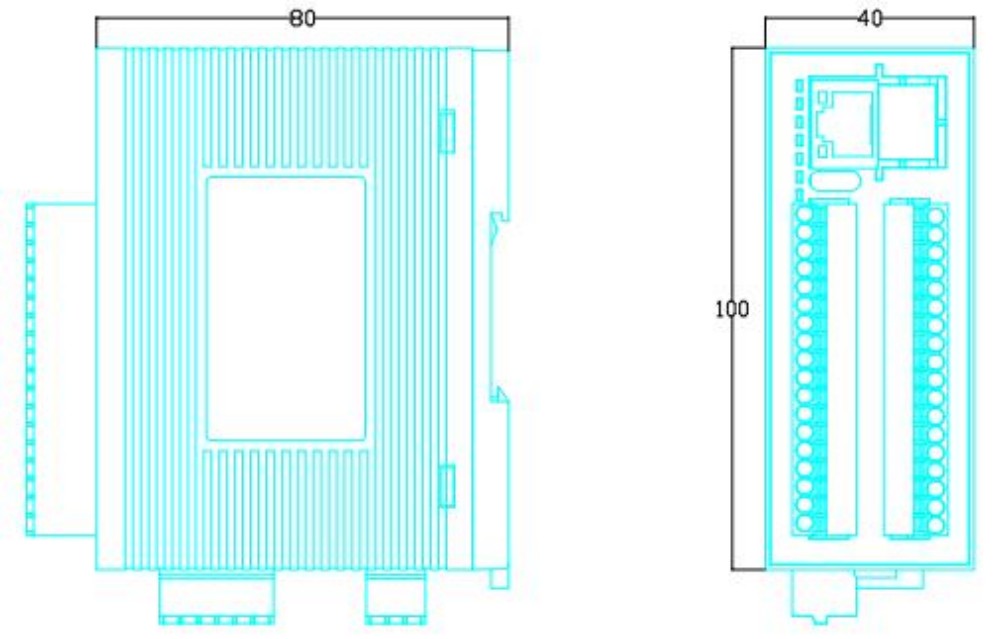

尺寸图和连线图
操作和安装说明
(1) 使用前详细阅读所有说明。
(2) 要建立良好通风环境。
(3) 在使用过程中，注意防潮、防震、防尘。
(4) 严禁雨淋、接触其它液体或腐蚀性气体。
(5) 如受潮或被液体侵袭，应及时进行干燥处理。
(6) 机器出现故障时，请与专业维修人员或本公司联系。
