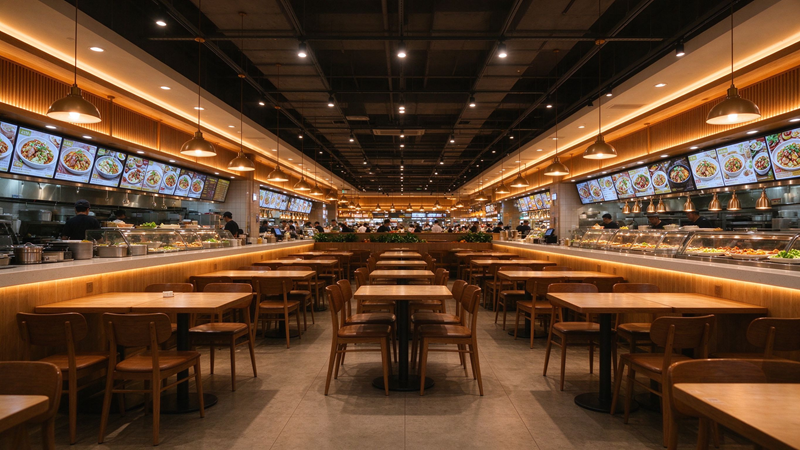

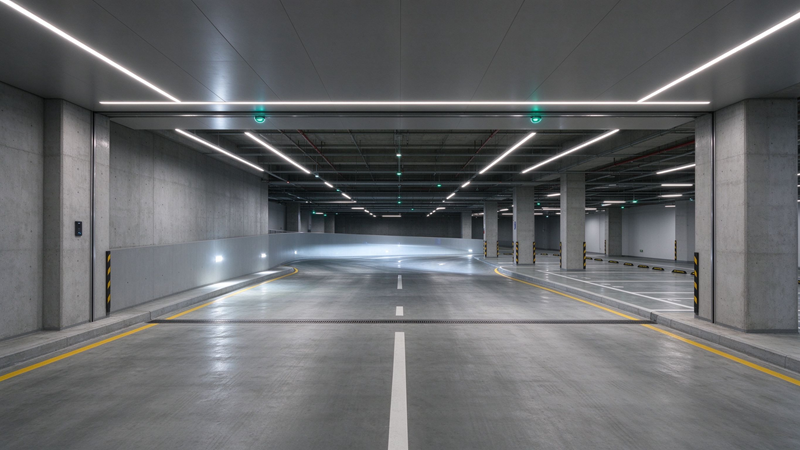

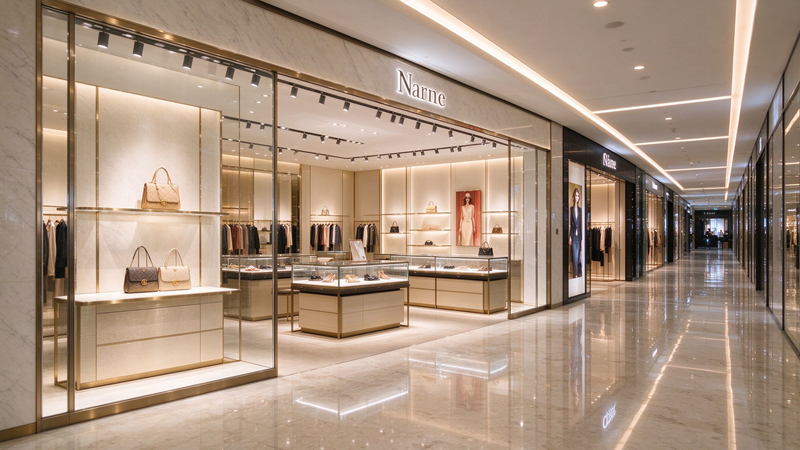

系统采用分层分布式架构，分为平台管理层、网络传输层、现场设备层三大模块。针对中庭、商铺、餐饮、车库等多元空间的实际需求，统一接入智能照明、楼宇自控、能耗监测与环境监测等系统：营业时段按客流自动运行灯光空调场景，玻璃幕墙与天窗区域光线感应自动补充调光，地下车库按使用频率分级控制并实现 DALI 过渡照明，重要回路故障即时上屏，实现灯光、空调、遮阳的全域联动与绿色运营。

 1

平台管理层

（集中监控 · 场景下发 · 数据决策）

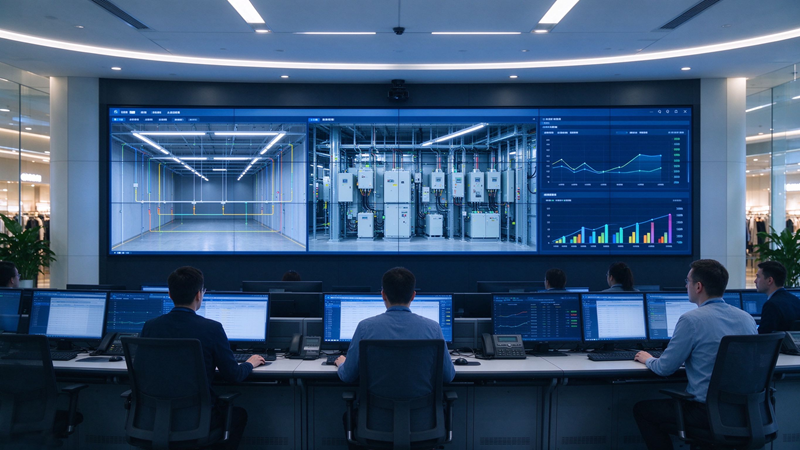

智能照明控制系统与楼控、能源管理系统同屏呈现；中央控制中心统一管理，中庭、商铺、餐饮、车库场景一键下发，全楼状态实时可视。

1

网络传输层

（TCP/IP · KNX · BACnet · Modbus · CAN）

商业综合体局域网与楼层网络交换机可靠传输，支持 TCP/IP、CAN、BACnet、Modbus 等多协议接入；上行采集设备状态与能耗数据，下行下发启停、调光与场景指令，双向贯通。

1

现场设备层

（控制器 · 面板 · 传感器 · 执行器）

智能面板、开关驱动器、调光模块执行控制；人体移动感应器、照度传感器感知环境；DLX 数字量输入、DLD 模拟量输入模块接入各类信号，CAN 总线连接全楼设备。

1

覆盖系统：智能照明 · 楼宇自控 · 能耗监测 · 环境监测 · 公共区域控制 · 消防应急联动，六大子系统在同一平台协同运行。
