DALI调光模块

DLI626T-K

KNX/DALI网关专为EIB/KNX智能楼宇控制系统打造，作为KNX总线与DALI总线的通讯接口，既可将KNX报文转化为DALI可识别的地址与控制命令，实现带DALI镇流器灯具的开关、调光、色温及色彩控制，也可查询DALI设备状态、检测故障，并将信息转为KNX报文回传至KNX总线；单条DALI总线最多支持64台从机独立寻址，可划分16个设备组、支持广播指令，采用1200波特率两线差分信号进行数据传输。

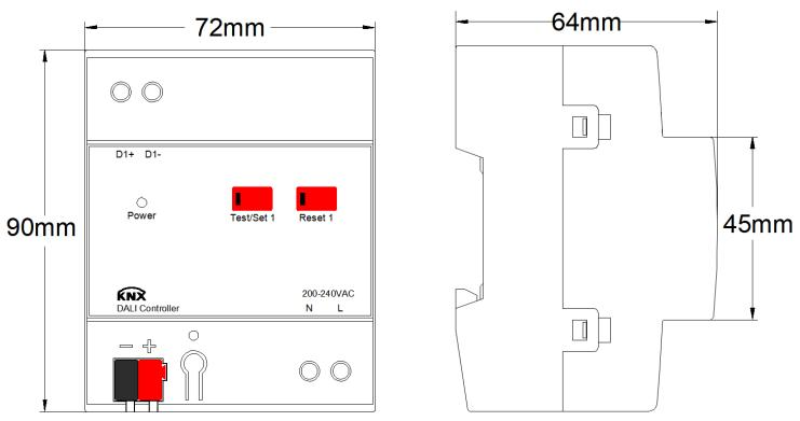

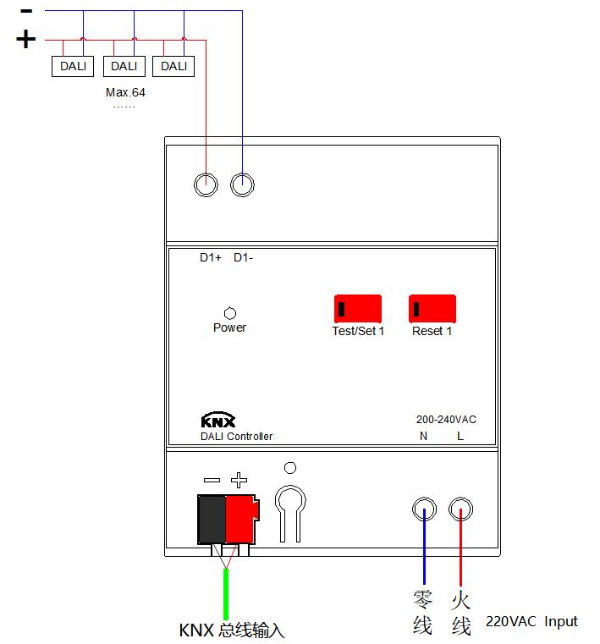

功能概述详细参数尺寸图和连线图操作和安装说明

功能概述

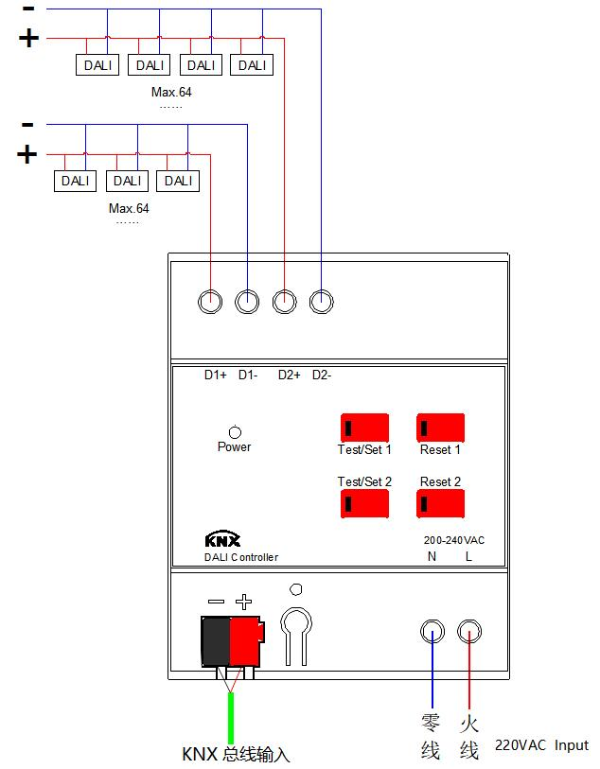

KNX/DALI 网关分为单路和双路输出类型，每路DALI输出支持64个DALI设备，对每个DALI 设备可单独进行开关、调光、色温和颜色等操作;
支持接入多种设备类型，如有DT6（LED）、DT8（支持色温、RGB、RGBW、HSV、HSVW和XY）、D4i（支持读取电压、电流、功率、温度和电量等参数）；
组控制：每路DALI输出可配置16个不同的组，组中设备的分配由DALI调试工具实现，可对每个组进行开关、调光、色温和颜色等操作;
广播控制：对每路DALI输出中的所有DALI设备进行开关、调光、色温和颜色等操作；
组场景控制：每个组有16个KNX场景或DALI场景可供调用，可进行开关、调光、色温和颜色等操，其中DALI组场景的亮度、色温和颜色由DALI调试工具配置；
广播场景控制：每路DALI输出有16个KNX场景和16个DALI场景可供调用，可进行开关、调光、色温和颜色等操作，其中DALI广播场景的亮度、色温和颜色由DALI调试工具配置；
每路DALI输出具有48个操作模板，配置好功能的操作模板可应用于单设备控制、组控制以及广播控制；
每路DALI输出具有16个时间模板，配置好的模板应用于灯具运行时间、电流、电压和功率等能源数据检测；
支持状态查询，如开关状态、亮度状态、颜色状态、设备状态、电压状态、电流状态、温度状态等；
具有DALI设备镇流器和灯具的错误检测功能
