功能概述
- 独立控制14个开关回路灯/负载；
- 独立控制２个调光回路灯；
- 延时开/关功能；
- 计时关闭和循环开关功能；
- 具有现场保存，恢复功能；
- 状态值查询回复功能；
- 总线掉电和电压恢复后继电器开关状态的选择功能；
- 具有场景组合控制功能；
- 具有I/O干接点输入接口，可输入插卡取电、门磁开关、复位面板、感应器等控制指令；
- 具有I/O干接点输出接口，可输出门铃、电子门牌、信息显示等
详细参数
- 输入电压：DC12V±10%
- 强电输出回路16路（1路受控插座、13路灯光、2路LED调光）;
- 纯电阻负载:max 10A
- 弱电输入24路（输入可接插卡取电、门磁开关、复位面板、感应器等）;
- 弱电输出6路（输出可接弱电门铃、电子门牌、信息显示等）；
- 通用输入输出模块：内嵌嵌入式CPU，电源DC12V±10%;
- 通信接口：CAN，TCP/IP，RS485(2路，同时可以转换为Rs232)；
- 通信速率：TCP/IP,485/9600Bs，CAN/100KBPS;
- 动态电流：≤15mA
- 静态电流：≤8mA
- 动态功耗：≤450mW
- 静态功耗：≤240mW
- 工作温度：-5°~+45°C
- 储存温度：-25°~+55°C
- 运输温度：-25°~+70°C
- 相对湿度：Max 90%
- 外壳材质：阻燃外壳
- 防水级别：IP20
- 保护等级 (IEC 61140)：III级
- 过载保护 (IEC 60664-1)：III级
- 相关认证：CE认证、FCC认证
- 尺寸（W x Hx D）：195mm*110mm*55mm
- 安装方式：35mm DIN导轨式安装

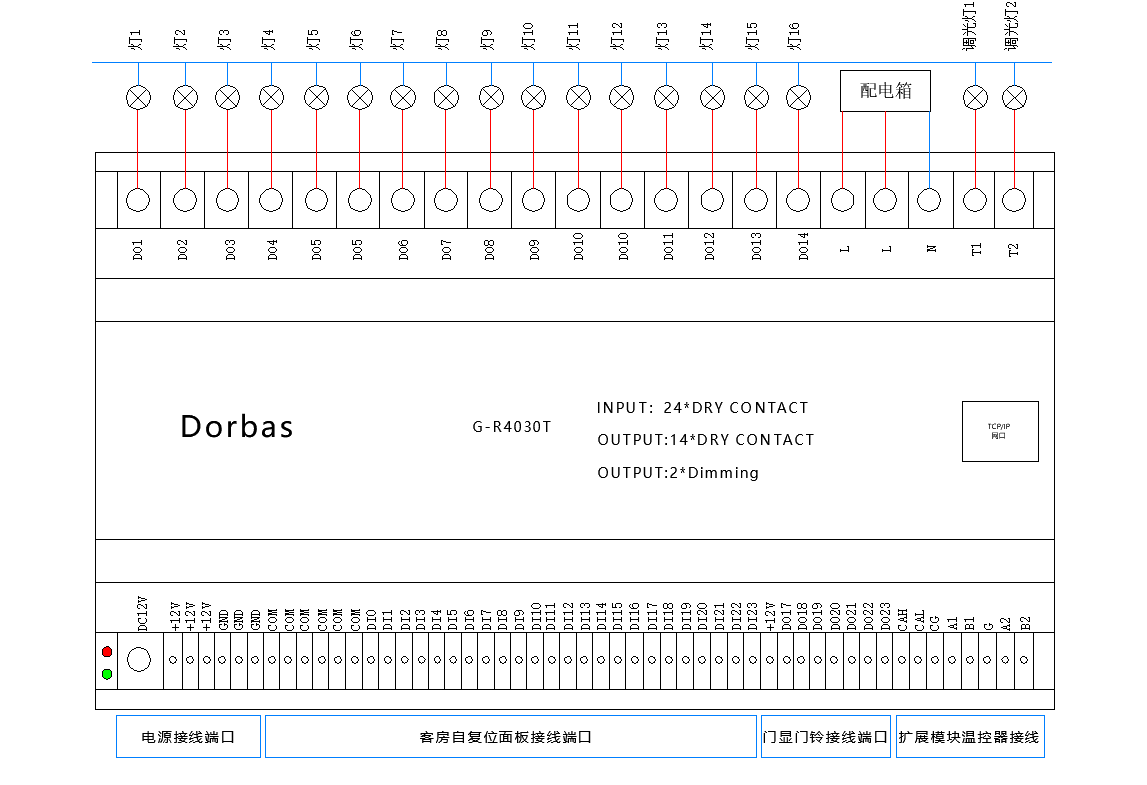

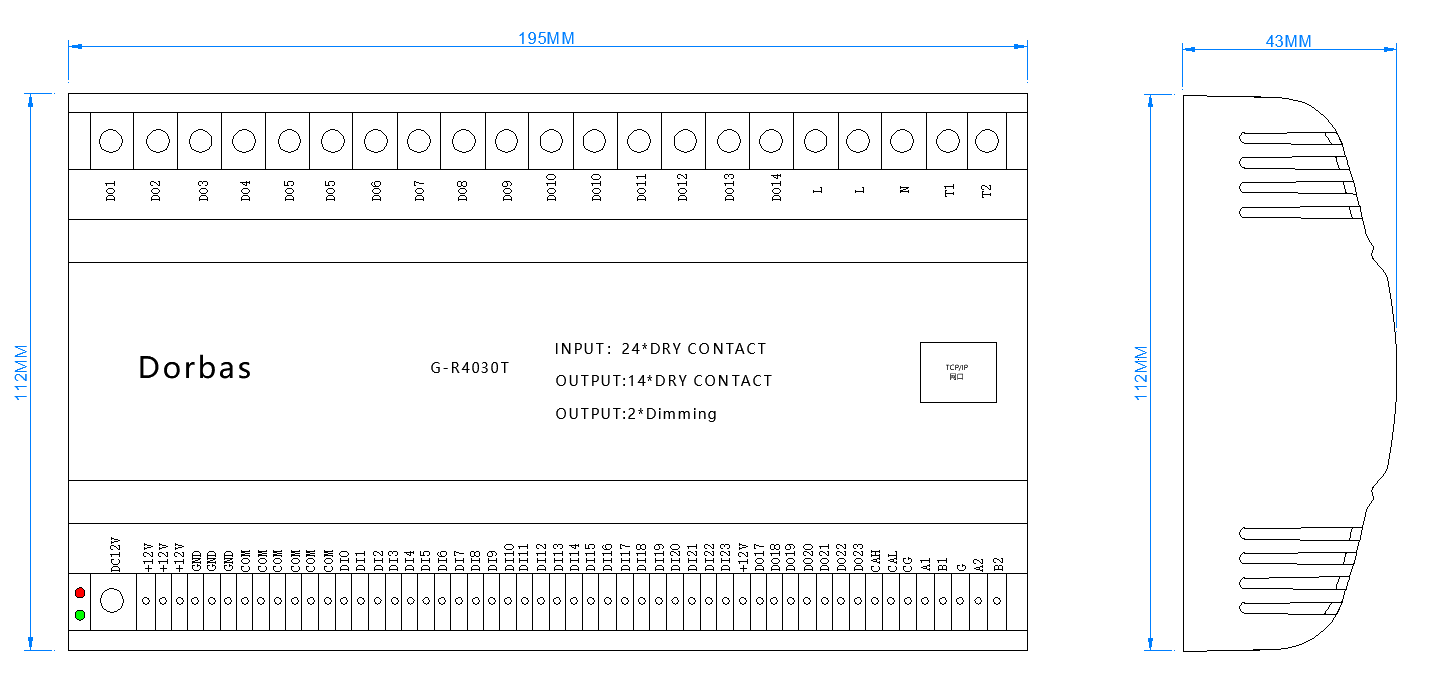

尺寸图和连线图
操作和安装说明
（1）使用前详细阅读所有说明。
（2）要建立良好通风环境。
（3）在使用过程中，注意防潮、防震、防尘。
（4）严禁雨淋、接触其它液体或腐蚀性气体。
（5）如受潮或被液体侵袭，应及时进行干燥处理。
（6）机器出现故障时，请与专业维修人员或本公司联系。
