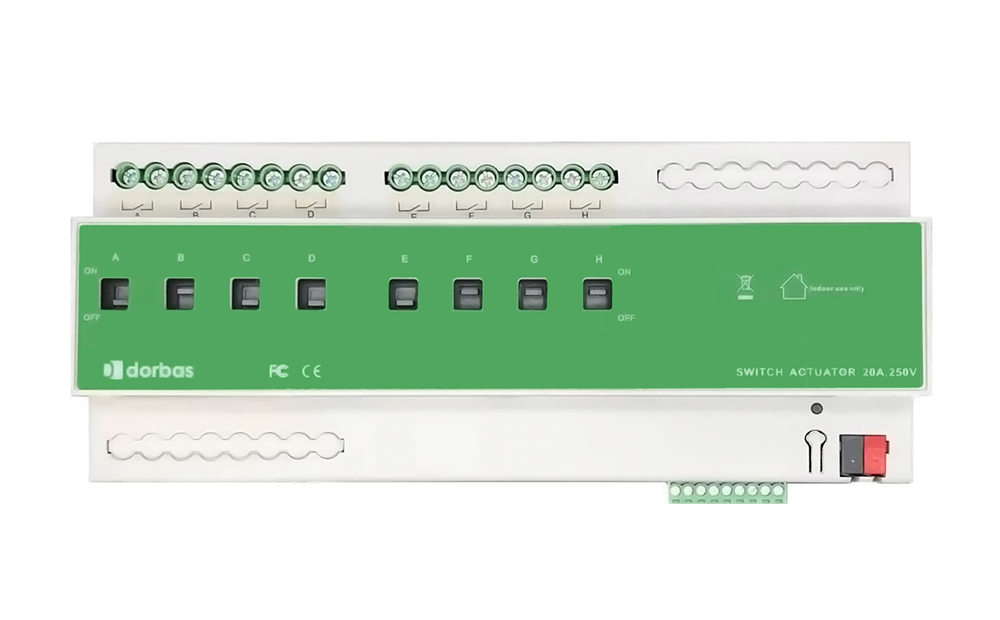

A.产品和功能概述
强切开关执行器是模块化的安装设备，有8路输出。通过EIB总线接线端子连接到 EIB / KNX 系统，使用工程设计工具软件ETS软件(版本 ETS4.0以上），进行物理地址的分配以及参数的设定。
每个强切开关执行器输出的最大负载电流为 16A，含8路智能继电器，每回路可独立控制3300W灯具的开关，继电器带手动强切拨盘，具有磁保持功能。8路强切开关执行器带有4路的I/O干接点输入接口，可输入开关、窗帘、调光、场景等控制指令。
B.技术参数
总线电压：21-30 VDC，KNX总线取电
主要输出：8回路设计，每个回路250VAC（50/60Hz）, Max 16A(阻性负载)
动态电流：≤15mA
静态电流：≤8mA
动态功耗：≤450mW
静态功耗：≤240mW
工作温度：-5°~+45°C
储存温度：-25°~+55°C
运输温度：-25°~+70°C
相对湿度：Max 90%
外壳材质：PA66
尺寸（W x Hx D）： 217mm x 90mm x 64mm 8路
安装方式：35mm DIN导轨式安装
C.功能描述
（1）独立控制8个回路灯/负载；
（2）具有手动强切拨盘；
（3）继电器具有磁保持功能；
（4）延时开/关功能；
（5）计时关闭和循环开关功能；
（6）具有现场保存，恢复功能；
（7）状态值查询回复功能；
（8）总线掉电和电压恢复后继电器开关状态的选择功能；
（9）具有场景组合控制功能；
（10）8路开关执行模块具有I/O干接点输入接口，可输入开关、窗帘、调光、场景等控制指令；可直接联动消防应急照明；
（11）I/O布线通讯距离：小于10m。
D.详细参数
|
主要输出 |
8回路设计，每回路250VAC (50/60Hz) 16A |
|
总线输入 |
21-30V DC |
|
总线电流 |
≤ 20mA |
|
工作功率 |
≤ 0.6W |
|
输出（每回路） |
纯电阻负载:max 16A |
|
外壳材质 |
PA66 |
|
尺寸(Lx W x H) |
217mmX90mmX64mm(8路) |
|
重量(approx.) |
0.65KG（8路） |
|
安装方式 |
DIN导轨式安装 |
|
污染度 (IEC 60664-1) |
2 |
|
防水级别 (EN 60529) |
IP 20 |
|
保护等级 (IEC 61140) |
III |
|
过载保护 (IEC 60664-1) |
III |
|
工作温度 |
-5°C- 45°C |
|
储存温度 |
- 20°C- 70°C |
|
相对湿度 |
max 90% |
E.尺寸图和接线图
F.产品操作说明
1.说明：继电器输出接线端子：采用一进一出方式，孔径可接φ4电线；
2.说明：各回路控制拨盘，继电器拨盘打上时为开，继电器拨盘打下时为关；
3.说明：I/O输入接线端子；
4.说明：编程按键，编程时短按一下，指示灯转为红色，即可进行编程下载。（设备在非编程状态并且KNX总线供电正常的情况下，LED指示灯会闪烁蓝色灯。）
5.说明：KNX接线端子。
G.安全使用和维护保养
（1） 使用前详细阅读所有说明。
（2） 要建立良好通风环境。
（3） 在使用过程中，注意防潮、防震、防尘。
（4） 严禁雨淋、接触其它液体或腐蚀性气体。
（5） 如受潮或被液体侵袭，应及时进行干燥处理。
（6） 机器出现故障时，请与专业维修人员或本公司联系。
