A.产品和功能概述
综述:

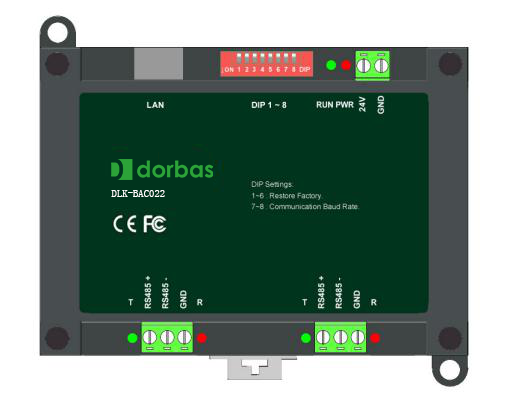

DLK-BAC022是一个两路总线的Bacnet路由器，支持Bacnet IP和Bacnet MS/TP。
应用:
DLK-BAC022没有直接数字控制，不能实现时间表编程、趋势记录或能量记录管理。为此，在设计系统时可以配合具备全局逻辑，历史数据和时间表的全局控制器完成系统功能。BACnet路由器所连接的所有控制器均可以直接与BACnet全局控制器进行通讯完成时间表，趋势记录或者全局控制逻辑。
DLK-BAC022和BACnet控制器以及上层全局控制器在一起，可以实现控制的所有功能。
特点:
●能力：与BACnet 完全兼容，管理多路BACnet网的路由，包括以太网（Ethernet）或IP网络、和MS/TP网连接
●设置简单：仅通过一个8位拨码开关可以恢复路由器出厂设置，方便快捷的配置通讯参数
●多功能：标准支持MS/TP局域网。以太网 （10BaseT 或10Base2）, IP网络
B.设备参数
|
电气参数 |
|
|
● 电源 |
24VAC 50/60Hz ±5%, or 24VDC~34VDC |
|
● 功耗 |
<11VA |
|
● 运行温度 |
0 ~ 50℃ |
|
● 储藏温度 |
-10 ~ 60℃ |
|
● 工作湿度 |
5%~95% 无凝露 |
|
数通讯参数 |
|
|
接口1 |
EIA-485标准通信接口，半双工，多点线路 |
|
● 波特率 |
9.6K，19.2k，38.4K，76.8K bps |
|
● 数据位 |
8 bits |
|
● 应用协议 |
Bacnet MS/TP |
|
接口2 |
EIA-485标准通信接口，半双工，多点线路 |
|
● 波特率 |
9.6K，19.2k，38.4K，76.8K bps |
|
● 数据位 |
8 bits |
|
● 应用协议 |
Bacnet MS/TP |
|
接口3 |
快速以太网 10/100M |
|
l 应用协议 |
BACnet IP |
|
其他参数 |
|
|
● 中央处理器 |
Freescale 454M Hz Processor |
|
● 尺寸 |
125mm*108mm*41mm |
|
● 材质 |
阻燃工程塑料 |
|
● 重量 |
180g |
C.安全使用与维护保养
（1） 使用前详细阅读所有说明。
（2） 要建立良好通风环境。
（3） 在使用过程中，注意防潮、防震、防尘。
（4） 严禁雨淋、接触其它液体或腐蚀性气体。
（5） 如受潮或被液体侵袭，应及时进行干燥处理。
（6） 机器出现故障时，请与专业维修人员或本公司联系。
