A.产品和功能概述
综述

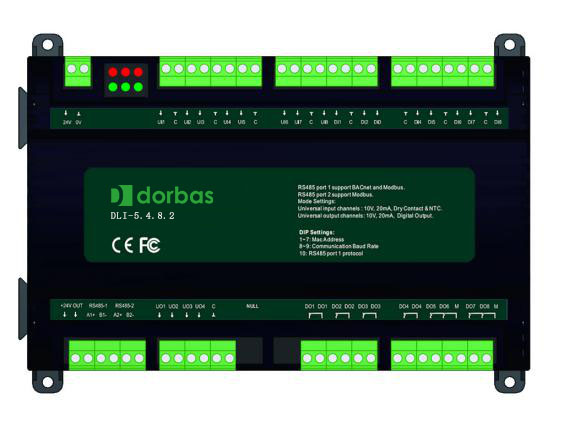

DLI-5.4.8.2是一款简易稳定，支持独立通讯，高性能，标准开放协议的输入/输出，能满足一般或特殊的应用，具备Bacnet MSTP和ModbusRTU两大开放通讯协议。
应用
DLI-5.4.8.2可以在现场总线连接上控制和管理远程受控设备，能满足一般或特殊的应用。既适合作为简易的输入输出监控模块使用，也适合作为具备特定功能的现场控制器来使用。
特点
●多协议DDC控制器，通过RS-485能支持BACnet MS/TP协议，Modbus协议
●标准协议，兼容和适用于多种组态软件
●8个输入通道可配置为电压输入,电流输入,开关量输入,电阻测 量,NTC10K输入测量
●5个输入通道为隔离开关输入
●2个输出通道可配置为电压输出,电流输出和开关量输出(控制外接继电器)
●4个输出通道为继电器输出
●8个输入通道采用了高速12位A/D采样采集模拟量输入信号
●2个输出通道采用了高速16位D/A转换产生模拟量输出信号
●模块化的编程方式，所见即所得
●内置多种常用应用算法
B.设备参数
|
电气参数 |
|
|
● 电源 |
24VAC 50/60Hz ±5%, or 24VDC~34VDC |
|
● 功耗 |
<11VA |
|
● 输出电源 |
外接传感器的输出电源：24Vdc Max:200mA |
|
● 运行温度 |
0 ~ 50℃ |
|
● 储藏温度 |
-10 ~ 60℃ |
|
● 工作湿度 |
5%~95% 无凝露 |
|
通讯参数 |
|
|
接口1 |
EIA-485标准通信接口，半双工，多点线路 |
|
● 波特率 |
9.6K，19.2k，38.4K，76.8K bps |
|
● 数据位 |
8 bits |
|
● 奇偶校验 |
None，Even，Odd |
|
● 应用协议 |
Modbus RTU，Bacnet MS/TP |
|
接口2 |
EIA-485标准通信接口，半双工，多点线路 |
|
● 波特率 |
9.6K，19.2k，38.4K bps |
|
● 数据位 |
8 bits |
|
● 奇偶校验 |
None，Even，Odd |
|
● 应用协议 |
Modbus RTU |
|
输入输出配置 |
|
|
通用输入 |
8个通道 |
|
● 电压 |
0-10V(+/- 0.0005V)，0-5V(+/- 0.0003V) |
|
● 电流 |
0-20mA(+/- 0.01mA)，4-20mA(+/- 0.01mA) |
|
● 电阻 |
0 - 30K(+/- 10 Ohm)，0 - 10K(+/- 5 Ohm) |
|
● 热电阻 |
NTC10K |
|
● 开关 |
干接点（限制：+5V at 500 Ohm Resistance maximum） |
|
数字量输入 |
5个通道 |
|
● 类型 |
干接点（限制：+5V at 500 Ohm Resistance maximum） |
|
通用输出 |
2个通道 |
|
● 电压 |
0-10V |
|
● 电流 |
0-20mA, 4-20mA(up to 800 Ohmload) |
|
● 开关 |
外接24V直流继电器输出（50mA max，自带电源） |
|
数字量输出 |
4个通道 |
|
● 类型 |
继电器， SPST NO，30VDC 5A 250AC 5A |
|
其他参数 |
|
|
● 中央处理器 |
Cortex 128M Hz Processor |
|
● 尺寸 |
204mm*143mm*54mm |
|
● 材质 |
阻燃工程塑料 |
|
● 重量 |
300g |
C.安全使用与维护保养
（1） 使用前详细阅读所有说明。
（2） 要建立良好通风环境。
（3） 在使用过程中，注意防潮、防震、防尘。
（4） 严禁雨淋、接触其它液体或腐蚀性气体。
（5） 如受潮或被液体侵袭，应及时进行干燥处理。
（6） 机器出现故障时，请与专业维修人员或本公司联系。
