A.产品和功能概述
综述

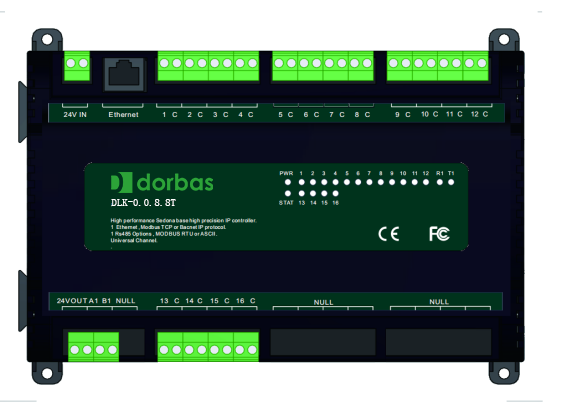

DLK-0.0.8.8T是一款强大稳定，高性能，支持多种协议的全通用通道控制器，能满足一般或特殊的应用，具备Bacnet IP和ModbusRTU/TCP通讯协议。
应用
DLK-0.0.8.8T可以连接局域网或现场总线，控制和管理多种几点设备，满足各种应用需求，即可作为简易的输入输出监控模块使用，也可作为内部需要特定逻辑独立监控的受控设备上当控制器使用，可单独使用也可扩展其他IO控制器。
特点
●多协议以太网控制器，以太网端口同时支持Modbus TCP BACNET IP及SOX协议
●RS485端口支持Modbus RTU协议
●与各种BA及工控软件系统兼容 多种输入输出类型
●16个全通用通道均可配置为电压输入,电流输入,开关量输入,电阻测 量,NTC10K输入测量
●16个全通用通道均可配置为电压输出,电流输出和开关量输出(外接24VDC继电器)
●16个全通用通道均采用了高速16位A/D采样采集模拟量输入信号
●16个全通用通道均采用了高速12位D/A转换产生模拟量输出信号Sedona Framework
●强大的边缘计算能力
●通过VPN实现远程数据传输
●行业最为通用、稳定的开源框架
●支持Workbench图形化编程工具
B.设备参数
|
电气参数 |
|
|
● 电源 |
24VAC 50/60Hz ±5%, or 24VDC~34VDC |
|
● 功耗 |
<11VA |
|
● 输出电源 |
24Vdc Max:300mA |
|
● 运行温度 |
0 ~ 50℃ |
|
● 储藏温度 |
-10 ~ 60℃ |
|
● 工作湿度 |
5%~95% 无凝露 |
|
● 电池 |
CR2032纽扣电池 |
|
数通讯参数 |
|
|
接口1 |
EIA-485标准通信接口，半双工，多点线路 |
|
● 波特率 |
9.6K，19.2k，38.4K，76.8K,115.2K bps |
|
● 数据位 |
8 bits |
|
● 奇偶校验 |
None，Even，Odd |
|
● 应用协议 |
Modbus RTU |
|
接口2 |
快速以太网 10/100M |
|
l 应用协议 |
Modbus TCP， BACnet IP，Sedona Sox，MQTT |
|
全通用通道配置 |
|
|
输入 |
16个通道皆可配置 |
|
● 电压 |
0-10V(+/- 0.0005V)，0-5V(+/- 0.0003V) |
|
● 电流 |
0-20mA(+/- 0.01mA)，4-20mA(+/- 0.01mA) |
|
● 电阻 |
0 - 30K(+/- 10 Ohm)，0 - 10K(+/- 5 Ohm) |
|
● 热电阻 |
NTC10K |
|
● 开关 |
干接点（限制：+5V at 500 Ohm Resistance maximum） |
|
输出 |
16个通道皆可配置 |
|
● 电压 |
0-10V |
|
● 电流 |
0-20mA, 4-20mA(up to 800 Ohmload) |
|
● 开关 |
外接24V直流继电器输出（50mA max，自带电源） |
|
其他参数 |
|
|
● 中央处理器 |
Freescale 454M Hz Processor |
|
● 尺寸 |
204mm*143mm*54mm |
|
● 材质 |
阻燃工程塑料 |
|
● 重量 |
300g |
C.安全使用与维护保养
（1） 使用前详细阅读所有说明。
（2） 要建立良好通风环境。
（3） 在使用过程中，注意防潮、防震、防尘。
（4） 严禁雨淋、接触其它液体或腐蚀性气体。
（5） 如受潮或被液体侵袭，应及时进行干燥处理。
（6） 机器出现故障时，请与专业维修人员或本公司联系。
