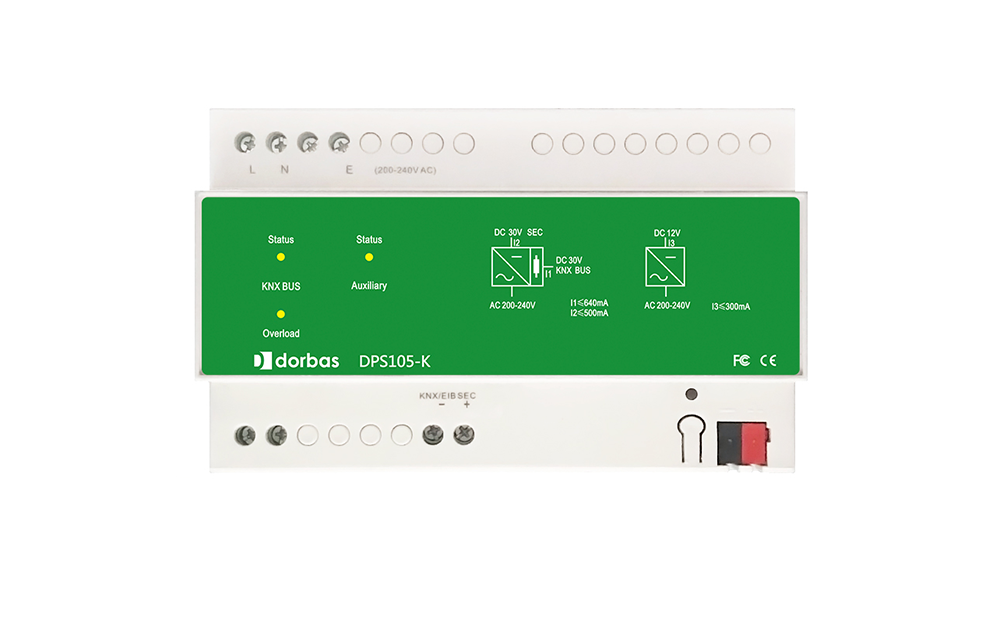

A.产品和功能概述
EIB/KNX总线电源用于提供和监视EIB/KNX系统的电压，输出有三个接线端子，其中包括1路KNX总线输出，用于EIB总线供电和信号传输；1路30VDC辅助输出，可向终端设备提供一个30V DC , 500mA的供电电压；总线连接端已经在电源内部集成了电抗器；如果30VDC辅助供电端外接一个电抗器也可用为总线供电端使用，也具有信号传输功能。
为了方便安装到配电箱， KNX总线电源设计成模块化安装设备，能安装在 35 毫米DIN导轨上。设备采用螺丝接线柱实现220V电压输入和辅助供电输出连接，EIB总线连接直接通过 EIB 接线端子（红/黑）连接。可以通过按设备上的复位按钮持续24s来对电源进行复位 。
B.技术参数
输入电压：200-240VAC，50/60Hz
KNX总线输出：带电抗器，30VDC +1/-2V，640mA Max
第1路辅助输出：30VDC , 500mA Max
掉电维持时间：＞200ms
工作温度：-5°…+45°C
储存温度：-25°…+55°C
运输温度：-25°…+70°C
相对湿度：Max 90%
外壳材质：PA66
尺寸（W x H x D）：144mm x 90mm x 64mm
安装方式：35mm DIN导轨式安装
C.功能描述
（1）满足KNX/EIB总线设备供电；
（2）第1路辅助输出共用一个黄绿色状态LED，当状态LED常亮表示辅助供电正常，当状态LED闪烁表示其中任一路辅助供电超载。
（3）红色LED常亮指示KNX总线输出超过额定电流640mA，当KNX总线输出电流超过900mA自动切断总线输出并闪烁红色LED，按复位按键可恢复；
D.详细参数
| 主要输入 | 200-240V AC |
| KNX总线输出 | 1路带电抗器，21-30VDC |
| 辅助电源输出 | 1路不带电抗器，30V DC/500mA |
| KNX额定电流 | 640mA ,短路保护 |
| 持续短路电流 | ≤1.3A |
| 掉电维持时间 | ＞200ms |
| 频率 | 50-60Hz |
| 外壳材质 | PA66 |
| 尺寸(Lx W x H) | 144mmX90mmX64mm |
| 重量(approx.) | 0.4KG |
| 安装方式 | 35mm DIN导轨式安装 |
| 污染度 (IEC 60664-1) | 2 |
| 防水级别 (EN 60529) | IP 20 |
| 保护等级 ( IEC 61140) | III |
| 过载保护 ( IEC 60664-1) | III |
| 工作温度 | 0°C- 45°C |
| 储存温度 | - 20°C- 70°C |
| 相对湿度 | max 90% |

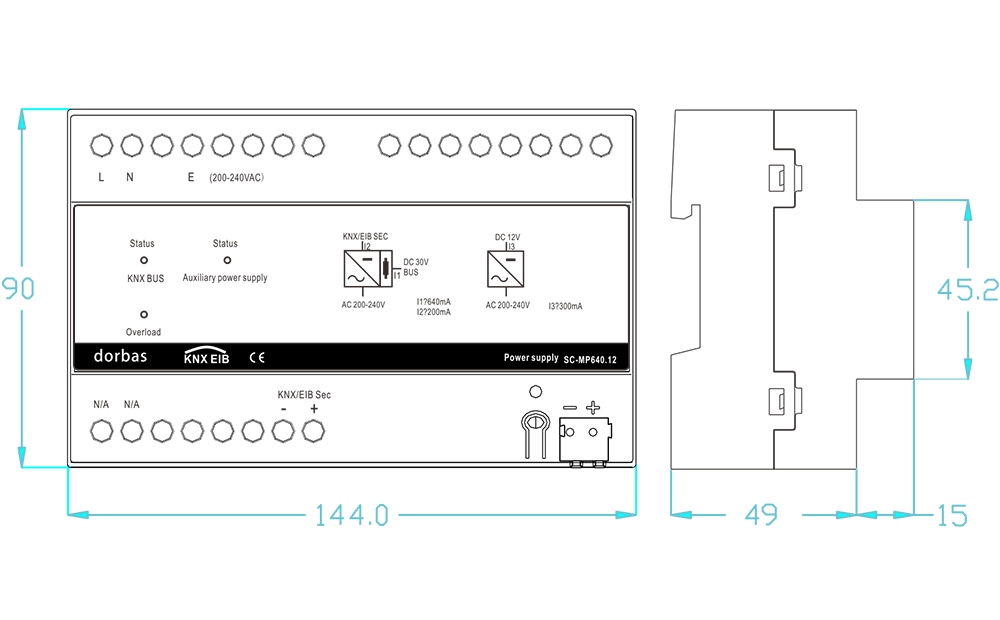

E.产品尺寸图和连线图

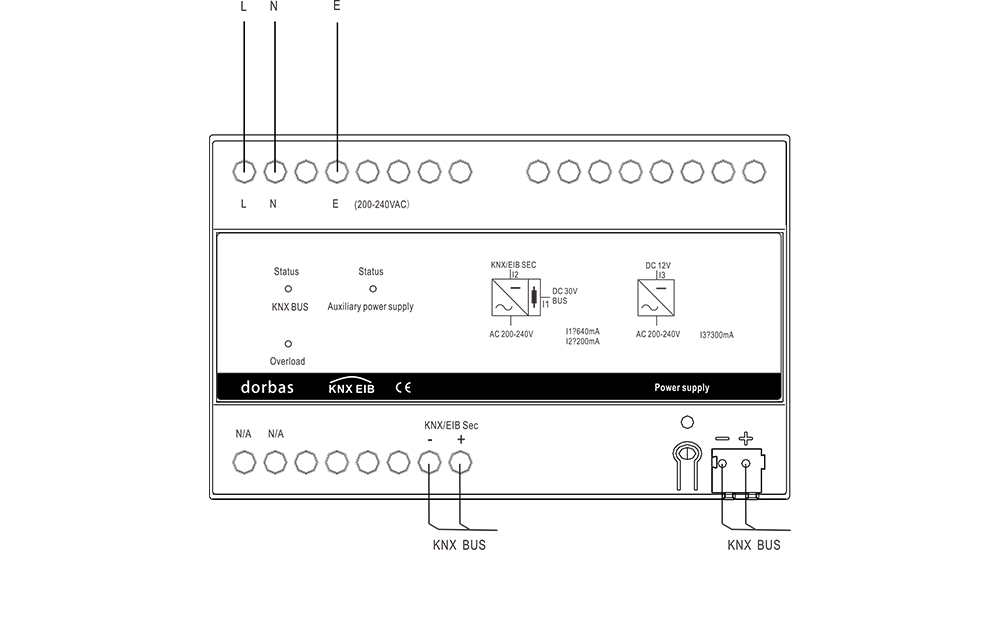

F.产品接线说明

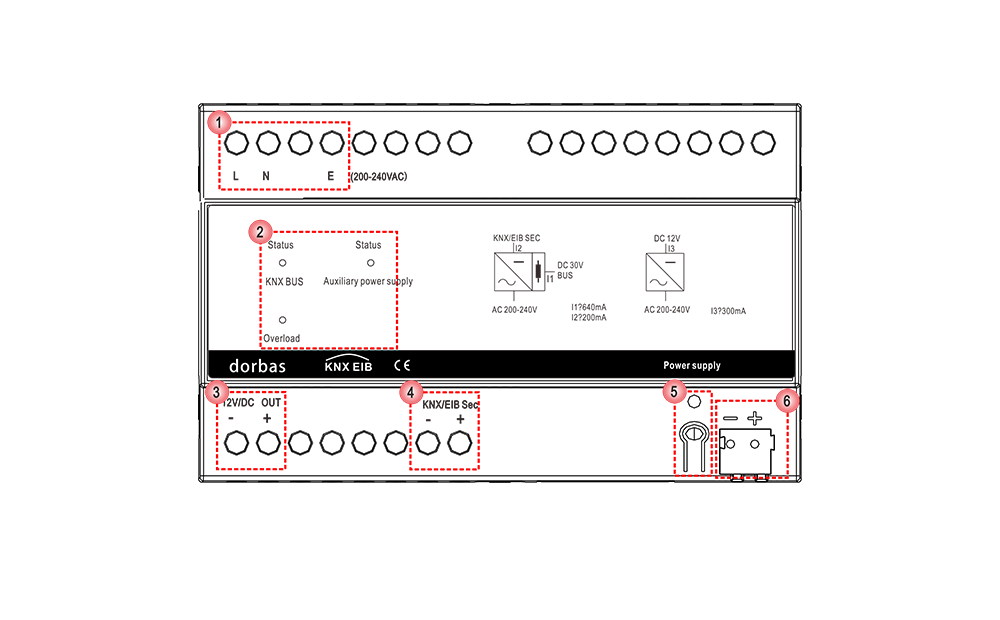

1、说明：200~240VAC电源接线口，孔径可接φ4电线；
2、说明：(1)status（KNX BUS）：KNX总线状态指示灯；（2）Status (Auxiliary) ：第1路输出一个黄绿色状态LED，当状态LED常亮表示辅助供电正常，当状态LED闪烁表示其中任一路辅助供电超载（2）overload：红色LED常亮指示KNX总线输出超过额定电流640mA，当KNX总线输出电流超过900mA自动切断总线输出并闪烁红色LED，按复位按键可恢复；。
3、说明：辅助供电12V DC输出接线口，孔径可接φ4电线；
4、说明：辅助供电30V DC输出接线口，孔径可接φ4电线；
5、说明：复位按钮，短按一下，电源处于断电状态，24s后自动恢复正常供电。
6、说明：KNX接线端子；
G.安全使用与维护保养
（1） 使用前详细阅读所有说明。
（2） 要建立良好通风环境。
（3） 在使用过程中，注意防潮、防震、防尘。
（4） 严禁雨淋、接触其它液体或腐蚀性气体。
（5） 如受潮或被液体侵袭，应及时进行干燥处理。
（6） 机器出现故障时，请与专业维修人员或本公司联系。
