功能概述
-
4.0寸彩色TFT，分辨率720x720，电容触摸屏设计；
-
主页导航功能，根据导航页面可以快速链接到各个子功能；
-
具有开关、调光、窗帘、场景和值发送功能；
-
RGB、RGBW调光控制和色温调节控制；
-
空调功能控制，包括分体式和空调网关类型；
-
HVAC的功能控制，包括风机盘管的控制；
-
地暖的控制，包括地暖的定时策略控制；
-
新风系统控制，可以根据室内空气质量水平设置新风的控制策略；
-
背景音乐的控制；
-
空气质量数据显示，包括 AQI、PM2.5，PM10，HCHO，TVOC，CO2 等；
-
能源检测数据显示，包括电流、电压、功率、功率因数、电能等；
-
16个定时器功能，实现日常各种定时操作；
-
8个场景模组功能，能灵活实现各种场景控制；
-
时间、日期显示；
-
屏幕亮度调节功能；
-
温度、湿度、空气质量显示；
-
具有密保和屏保，屏保可选项时钟
详细参数
-
总线电压：21-30VDC，通过KNX总线获得
-
静态电流: ≤12mA
-
辅助电压：24VDC
-
辅助电流：＜60mA
-
总线功耗: ≤360mW
-
辅助功耗：≤1.45W
-
外壳材质：金属+PC
-
尺寸(HxWxD)：86X86X29mm
-
重量(approx.)：约150g
-
工作温度：0°C…+50°C
-
储存温度：-25°C…+55°C
-
运输温度：-25°C…+70°C
-
相对湿度：max 90%

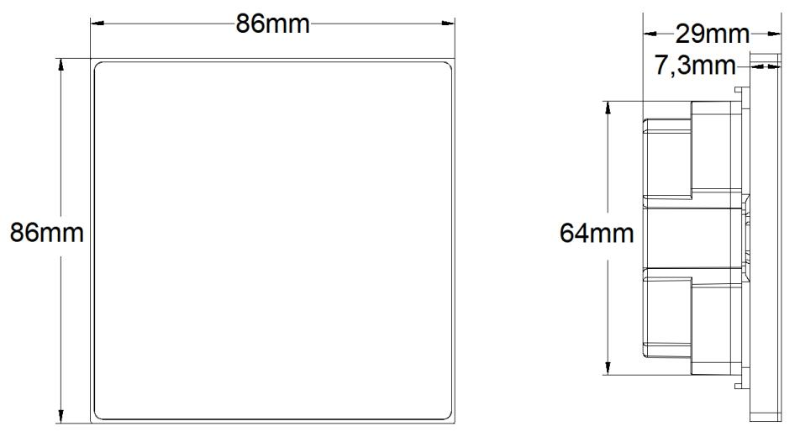

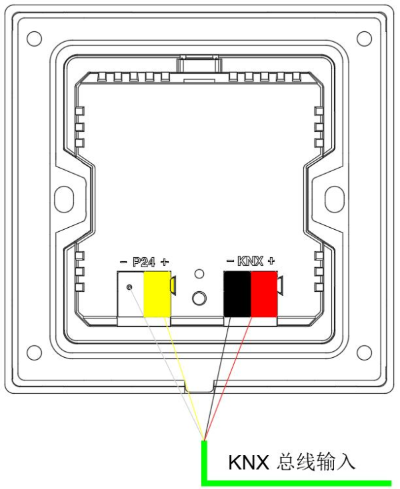

尺寸图和连线图
操作和安装说明
（1）把智能触摸屏面板后盖嵌着的铁片取下并安装在标准 86 底盒上，拧紧固定螺丝；
（2）将智能触摸屏面板对准吸附在固定好的支架上即可；
（3）该智能触摸屏面板属于磁吸固定产品，卸下产品时请从面板下方凹槽处轻轻撬动即可。
