功能概述
- 开关功能，可用于开关照明、具有长按、短按和取反功能；
- 调光功能，对调光设备进行控制，具有相对调光和绝对调光的功能；
- 窗帘控制功能，可控制窗帘开合、投影幕布升降等；
- 值发送，可发送1bit/1byte大小的值；
- 场景控制功能，可进行8bit的场景控制，调用已设置好的场景号；
- 移位寄存器，以移位寄存器的方式发送值；
- RGB和RGBW控制，可通过长按或短按的方式控制；
- 多重操作功能，操作一次，可同时发送不同的值，调用不同类型的功能；
- 延时发送值，操作时发送一个值或不发送，延时一段时间后，发送另外一个值；
- 逻辑输出功能，支持OR、AND、XOR、NOR和NAND等逻辑输出；
- 场景模组转换功能，支持最多8个通道的场景组转发，每个组最多支持8个可配置的输出；
- LED指示功能，可选项择多种显示状态，如：常开、常关、闪烁……
- 具有设备背光主从功能，可根据需求作为主机设备或从机设备；
- 状态和背光LED具有亮度唤醒和延时熄灭的功能，唤醒条件有按键按下，对象触发等
详细参数
- 总线电压：21-30V DC
- 总线电流：≤12mA
- 工作功率：≤360mW
- 外壳材质：金属+ABS+PC
- 尺寸(H x W x D) ：86X93X35mm
- 重量(approx.)：约0.2kg
- 安装方式：80/86底盒
- 工作温度：-5°C…+45°C
- 储存温度：-25°C…+55°C
- 运输温度：-25°C…+70°C
- 相对湿度：max 90%

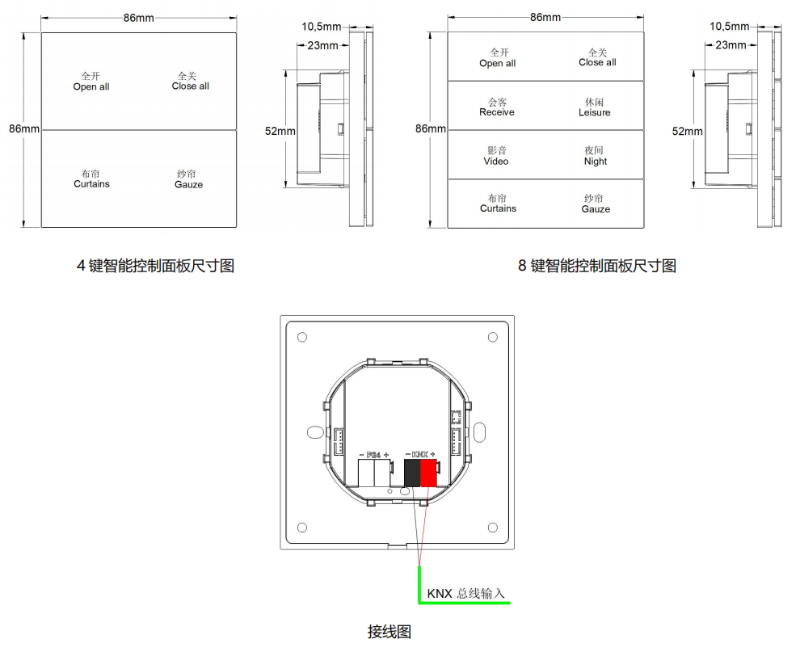

尺寸图和连线图
操作和安装说明
安装说明
（1）该设备为标准80/86底盒安装;
（2）先用螺丝刀把含固定支架的KNX后盖部分安装在底盒中;
（3）将按键前盖部分和已安装在底盒中的KNX后盖部分嵌合在一起，嵌合时注意孔位，然后轻轻按压面板，使其卡紧固定;
（4）当需要从底盒卸下面板时,在面板下端凹槽处,用一字螺丝刀轻轻撬动固定架，然后用手拿起已松动的按键前盖部分即可。
安全使用及维护保养
（1）要建立良好通风环境
（2）在使用过程中，注意防潮、防震、防尘。
（3）严禁雨淋、接触其它液体或腐蚀性气体。
（4）如受潮或被液体侵袭，应及时进行干燥处理。
（5）机器出现故障时，请与专业维修人员或本公司联系。
