空气质量传感器

基本参数

程序存储器：

数据存储器：

电气隔离：

安装方式：

4MB

1024k（可掉电保持1年）

24V DC电路测试电压500V DC/220V AC电路测试电压1460V AC

挂墙 或 86底盒安装

功耗

供电电源：

自耗功率：

负载电流：

DC24V（典型）；（可选装220VAC供电）内部端子接入电源：DC9V~ 36V；

<10W

< 0.8A

颗粒物传感器

测量范围：

计数效率：

浓度有效量程：

浓度最大量程：

测量分辨率：

0.3~1.0；1.0~2.5；2.5~10 微米（μm）

50%@0.3微米 98%@>=0.5 微米

0~500μg/m³（微克/立方米）（PM2.5标准值）

0~2000μg/m³（微克/立方米）

1μg/m³（微克/立方米）

二氧化碳传感器

测量范围：

测量分辨率：

最大误差：

0~5000ppm

±50ppm+3%读数值

＜±5% FS

甲醛传感器

有效量程：

测量分辨率：

最大误差：

0~1 mg/m³（毫克/立方米）

0.001mg/m³

＜±5% FS

TVOC传感器

敏感气体：

测量浓度范围：

测量分辨率：

误差：

甲苯、甲醛、苯、酒精、丙酮...

1~5mg/m³

0.001mg/m³

＜±10% FS

温度传感器

测量范围：

测量分辨率：

测量精度：

-40~100℃

0.01℃

±0.5℃

湿度传感器

测量范围：

测量分辨率：

测量精度：

0~99%HR

0.01%HR

±5%

一氧化碳传感器

测量范围：

测量分辨率：

最大误差：

0~500ppm

±10ppm+3%读数值

＜±5% FS

臭氧浓度传感器

测量范围：

测量分辨率：

最大误差：

0~9999ppb

±10ppb+1%读数值

＜±5% FS

输出信号

可选择任意两组作为AO输出信号4~20mA或0~10V任意配置

可定制220V电源盒及继电器输出控制器

485输出参数

信号类型：

连接：

联网节点数：

地址：

通讯协议：

数据格式:

波特率：

RS485数字信号输出，多点，全双工

2线制，最大通讯距离1200米，端子直接连接

≤64

1-64 ，出厂默认地址：1

标准MODBUS协议

1起始位，8数据位，无校验，1停止位

1200bit/s,2400bit/s,4800bit/s,9600bit/s,19200bit/s,28800bit/s，

38400bit/s,（出厂可设置,默认值为:9600bit/s）

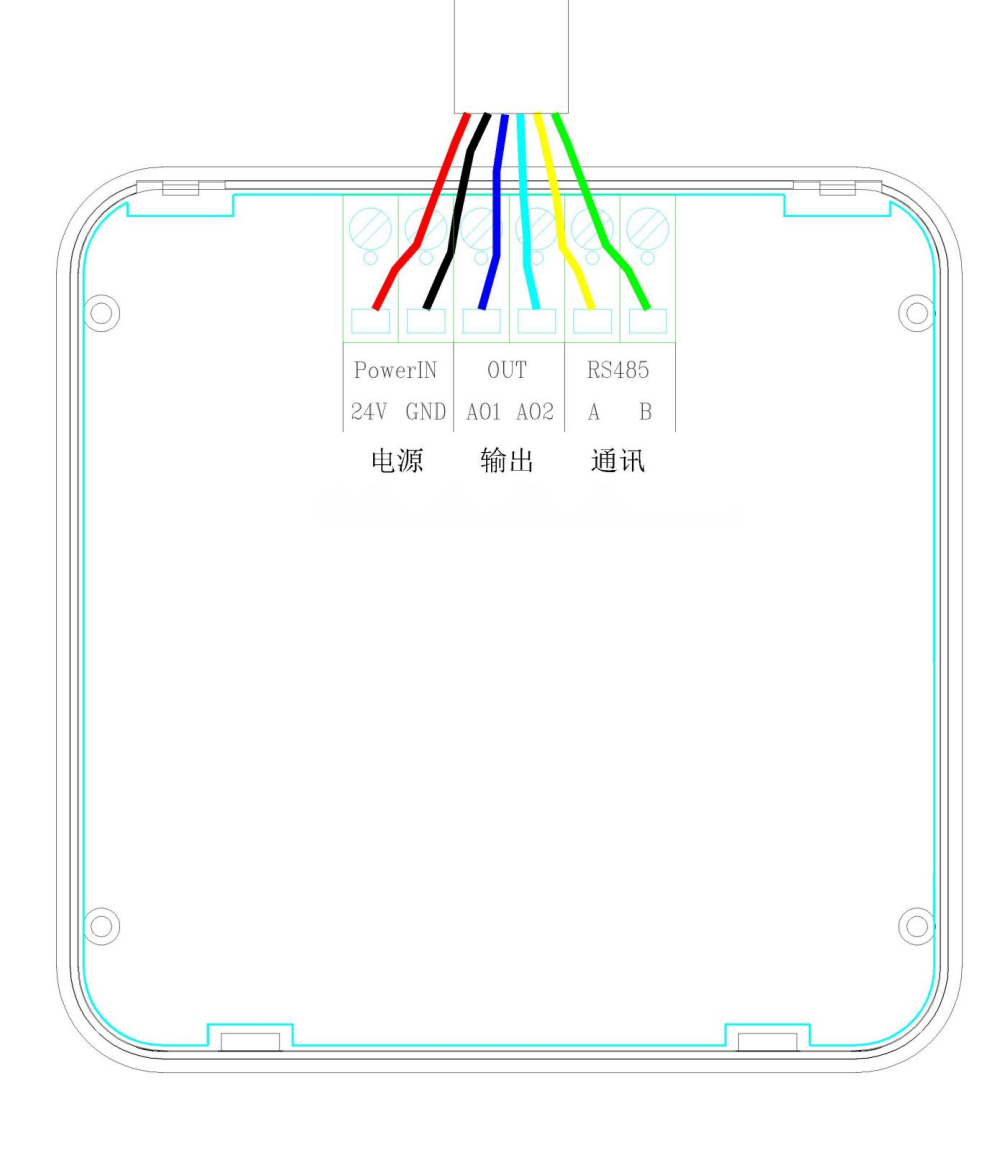

接线方式

接线端子：

线缆规格：

5.08mm间距压接端子6位，0.02欧姆接触电阻

24～15AWG（0.2～2.5mm²），剥线长度6-7mm

环境

工作环境：

温度  -20...+60℃  湿度  5...95%RH，无冷凝

储存环境：

温度  -30...+70℃  湿度  5...95%RH，无冷凝

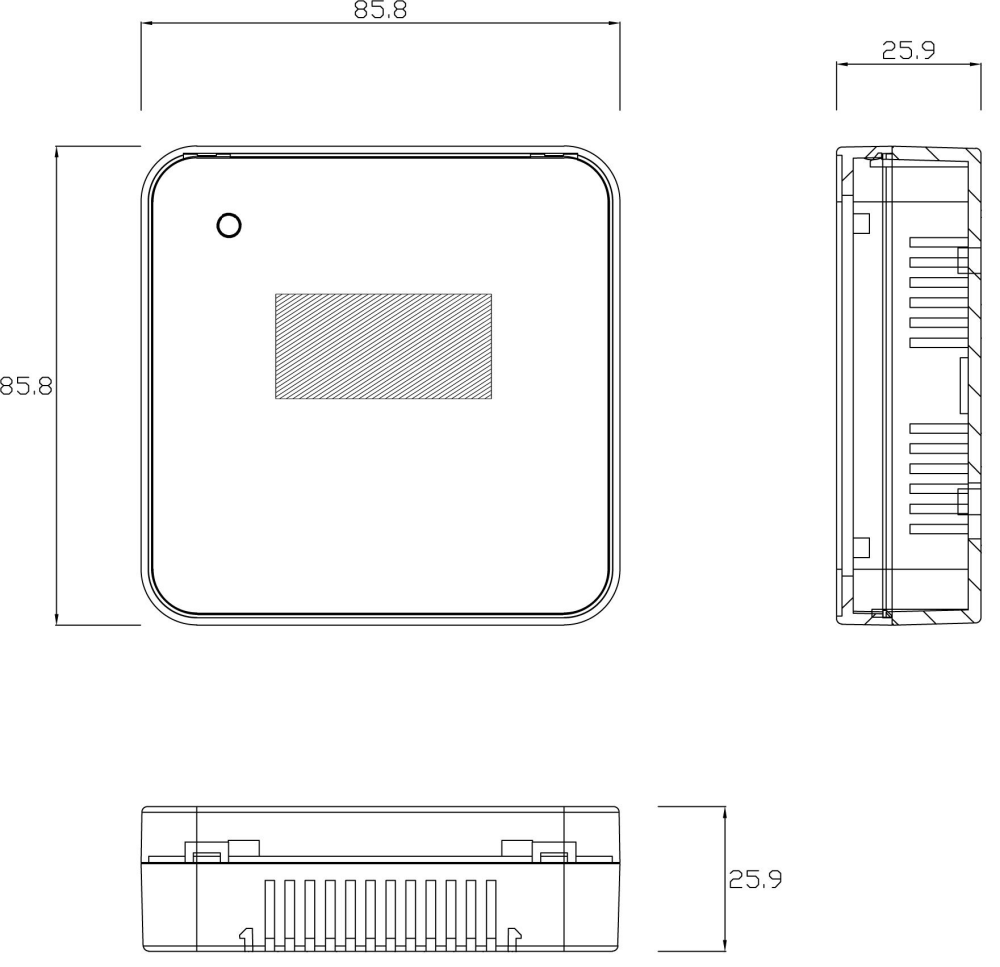

外形

面板尺寸：

安装孔距：

长×宽×厚：86×86×26（mm）；

60~66mm（标准86盒横向/竖向安装）

防护等级

外壳防护等级：

防火等级：

电磁兼容：

IP22   参考IEC60529/ GB 4208

V-0    参考UL94

符合MEC规程要求，噪声抑制符合IEC61000-6-2；测试符合IEC6100-4-2~6

材料与颜色

外壳：

重量：

ABS+PC

约450g(整机重量)
