功能概述
- 触点瞬时动作，自动复位；
- 配备直读刻度盘，温度控制点设置直观便捷。
详细参数
- 开关输出：单刀双掷（低温断开）
- 温度设定范围：1.0~7.5°C
- 温度回差：2.0~4.0°C
- 敏感元件长度：3m
- 感温极限：80°C
- 触点容量：无感负载250VAC/5A；有感负载250VAC/4A
- 工作环境：-10~70°C，<95%RH，非结露
- 敏感元件工作温度范围：-30~80°C
- 电气连接：螺丝端子×3，1.5mm²电线，PG9
- 电气强度：AC1500V/1min（AC1800V/1s）
- 绝缘电阻：常态≥100MΩ，潮态≥10MΩ
- 敏感元件：铜毛细管，直径φ2mm，长度可选
- 外壳：上壳PC，下壳阻燃ABS（UL94V-0）
- 防护等级：IP54
- 触点寿命：≥10⁵次
- 重量：250g
- 认证：CE

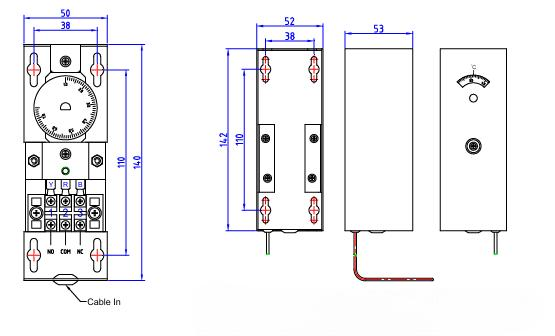

尺寸图和连线图
操作和安装说明
操作和安装说明
（1）将控制器安装于被控制平均温度环境的墙面上。不要安装在有温度影响的冷、热源附近。不要安装在露天墙壁上或者能使感温毛细管超过80℃的环境中。
（2）可以安装在线槽内或者通过后盖上的安装孔用螺钉固定在平面上。
（3）不可将控制器的感温毛细管弄扁。毛细管凹陷会改变原标定而使动作温度低于刻度盘设定。
（4）松开旋钮侧的螺钉取下旋钮，松开螺丝取下上盖，从下面的过线孔将导线
（5）穿入并按图接线，最后恢复扣好上盖和旋钮。
（6）注意：接线之前一定要切断电源，以免造成电击或设备损坏。
安全使用及维护保养
（1）使用前详细阅读所有说明。
（2）要建立良好通风环境。
（3）在使用过程中，注意防潮、防震、防尘。
（4）严禁雨淋、接触其它液体或腐蚀性气体。
（5）如受潮或被液体侵袭，应及时进行干燥处理。
（6）机器出现故障时，请与专业维修人员或本公司联系。
