功能概述
- 2路相互独立回路可控硅前沿调光输出，单回路额定10A；
- 支持按键本地手动调光控制；
- 支持相对调光、绝对调光；
- 各回路具备状态报告反馈功能；
- 定时循环功能，实现楼梯灯、循环闪烁效果；
- 参数现场保存、恢复功能；
- 支持多回路场景组合控制；
- 适配LED射灯、筒灯、卤素灯、石英灯等电压型前沿调光灯具。
详细参数
- 主要输出：2路10A可控硅调光
- 额定电压：200~240VAC
- 工作频率：50/60Hz
- 总线电压：21-30VDC
- 总线电流：≤12mA
- 工作功率：≤3.6 W
- 主要输出：≤16A（1路)
- 尺寸(Lx W x H)：220mmX102mmX68mm
- 重量(approx.)： 约 1.4KG
- 外壳材质：金属
- 安装方式：35mm DIN 导轨式安装
- 工作温度：- 5°C…+45°C
- 储存温度：-25°C…+ 55°C
- 运输温度：-25°C…+ 70°C
- 相对湿度：max 90%

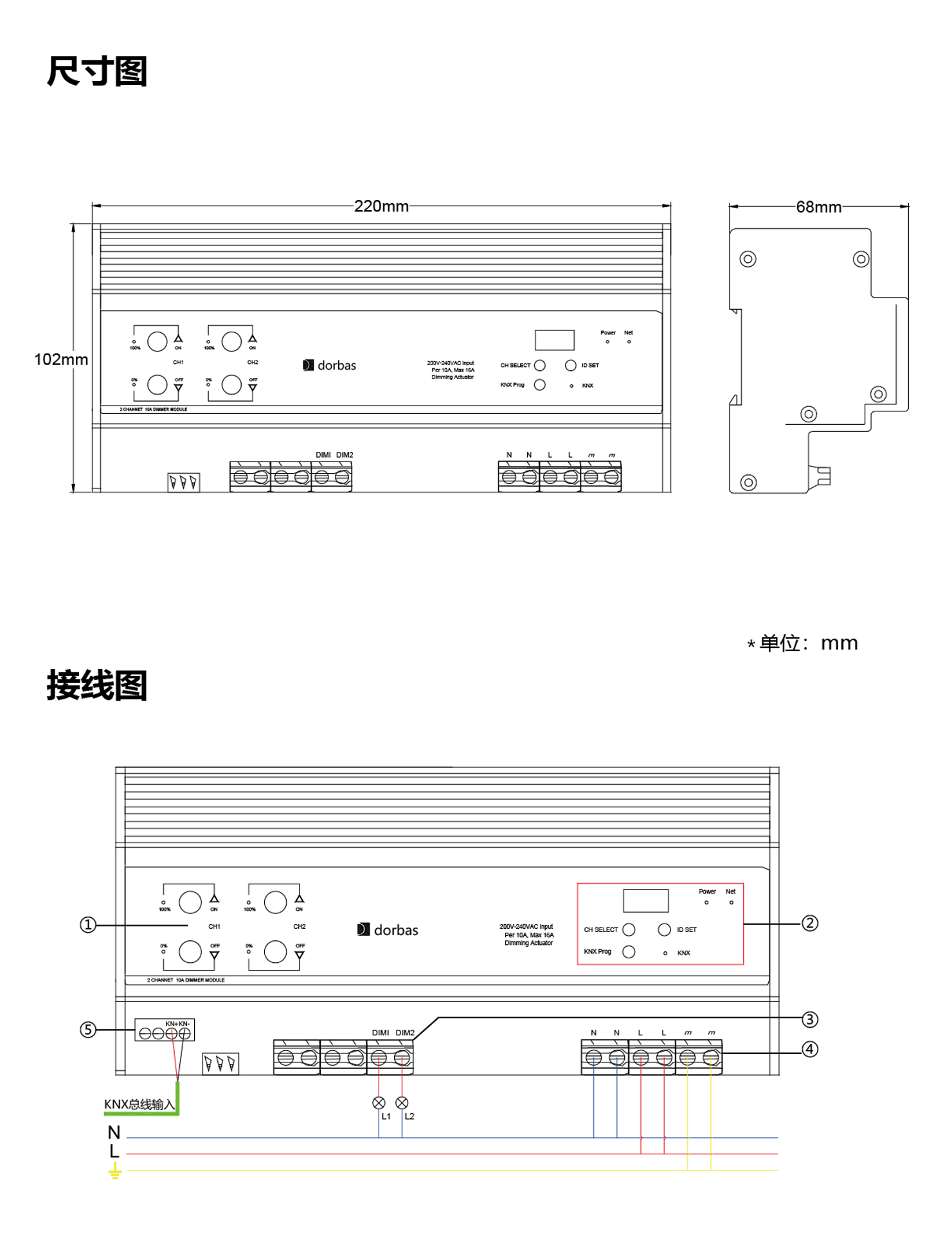

尺寸图和连线图
操作和安装说明
安装说明
该设备安装于配电箱，能安装在DINEN60715标准的35毫米DIN导轨上，为了方便设备快速安装在配电箱内，必须确保设备的操作、测试、检测、维护正确。
安全使用及维护保养
（1）要建立良好通风环境
（2）在使用过程中，注意防潮、防震、防尘。
（3）严禁雨淋、接触其它液体或腐蚀性气体。
（4）如受潮或被液体侵袭，应及时进行干燥处理。
（5）机器出现故障时，请与专业维修人员或本公司联系。
