功能概述
- 通过0-10V 的接口输出来控制调控器或者电子镇流器；
- 带6路16A开关控制；
- 能实现相对调光功能，绝对调光功能；
- 具有手动控制调光功能；
- 具有状态报告反馈功能；
- 带有定时循环功能，能实现楼梯灯功能和循环闪烁功能；
- 具有现场保存，恢复的功能；
- 总线电压恢复后继电器开关状态的选择功能；
- 具有场景控制功能，4路I/O输入功能，可输入开关、窗帘、调光、场景等控制指令
详细参数
- 主要输出：0-10V/1-10V
- 主要输入：200~240VAC
- 工作频率：50-60HZ
- 工作功率：≤0.56W
- 总线输入：21-30VDC
- 总线电流：≤12mA
- 0-10V输出(每回路)：每回路输出<40mA
- 尺寸(HxWxD)：144mm x 90mm x 64mm
- 重量(approx)：0.4kg
- 电器开关输出(每回路)：纯电阻负载：max16A、白炽灯：max10A、带电子镇流器的荧光灯：max4A
- 安装方式：35mmDIN导轨式安装
- 污染度(IEC60664-1)：2
- 防水级别(1EN60529)：IP20
- 保护等级(IEC61140)：III
- 过载保护(IEC60664-1)：III
- 工作温度：5°C-45°C
- 储存温度：25°C...+55°C
- 运输温度：25°C-...+70°C
- 相对湿度：Max 90%

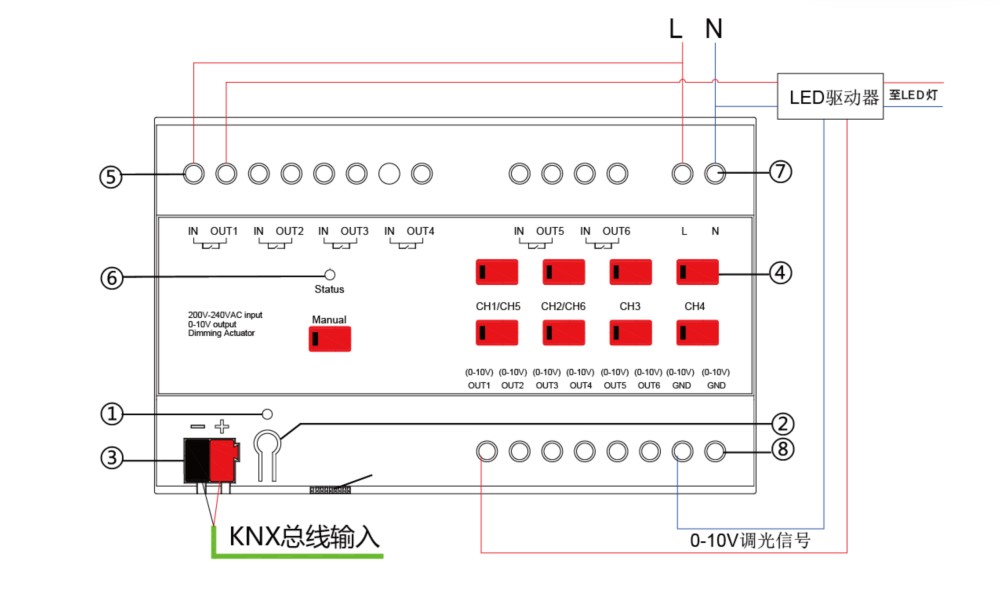

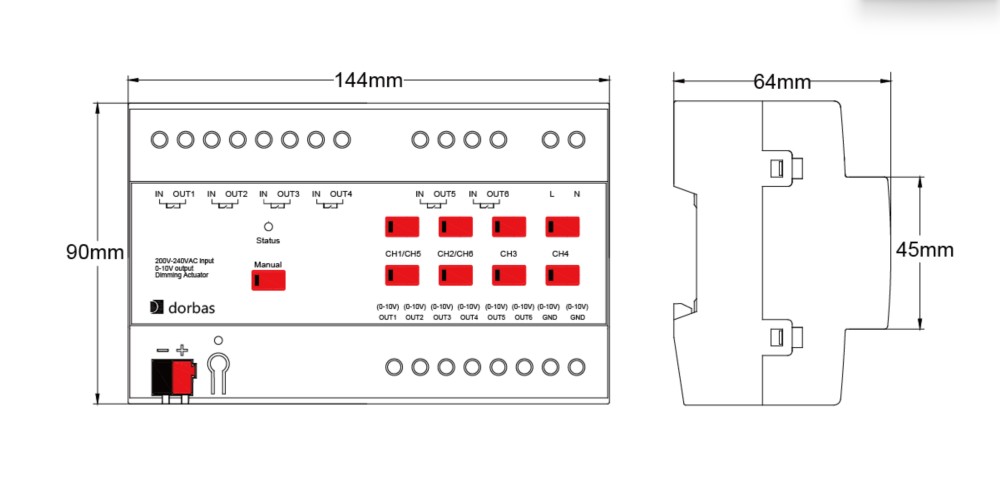

尺寸图和连线图
操作和安装说明
安装说明
该设备安装于配电箱，能安装在DINEN60715标准的35毫米DIN导轨上，为了方便设备快速安装在配电箱内，必须确保设备的操作、测试、检测、维护正确。
安全使用及维护保养
（1）要建立良好通风环境
（2）在使用过程中，注意防潮、防震、防尘
（3）严禁雨淋、接触其它液体或腐蚀性气体
（4）如受潮或被液体侵袭，应及时进行干燥处理
