功能概述
- 独立控制4个回路灯/负载；
- 具有手动开关控制功能；
- 具有继电器磁保持功能；
- 具有延时开/关功能；
- 具有计时关闭和循环开关功能；
- 具有状态值查询回复功能；
- 具有场景组合控制和场景学习功能；
- 具有互锁组功能和通道锁功能；
- 具有“与”“或”逻辑运算功能；
- 具有总线掉电和电压恢复后继电器开关状态的选择功能；
- 具有I/O干接点输入接口，可输入开关、窗帘、调光、场景等控制指令,可直接联动消防应急照明。
详细参数
- 总线电压：21-30 VDC，通过KNX总线获得
- 静态电流：≤12mA
- 充电电流：≤20mA
- 静态功耗：≤360mW
- 充电功耗：≤600mW
- 主要输出：4回路设计，每个回路250VAC（50/60Hz），Max 10A (阻性负载)
- 尺寸(LxWxH)：72mmx90mmx64mm（4路）
- 外壳材质：PA66
- 安装方式：35mm DIN导轨式安装
- 工作温度：-5°C…+45°C
- 储存温度：-25°C…+55°C
- 运输温度：-25°C…+70°C
- 相对湿度：max 90%

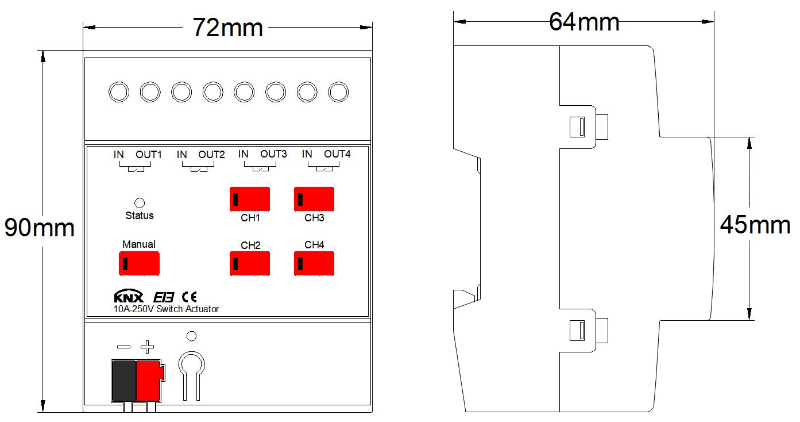

尺寸图和连线图
操作和安装说明
安装说明
该设备安装于配电箱，能安装在DINEN60715标准的35毫米DIN导轨上，为了方便设备快速安装在配电箱内，必须确保设备的操作、测试、检测、维护正确。
安全使用及维护保养
（1）要建立良好通风环境
（2）在使用过程中，注意防潮、防震、防尘。
（3）严禁雨淋、接触其它液体或腐蚀性气体。
（4）如受潮或被液体侵袭，应及时进行干燥处理。
（5）机器出现故障时，请与专业维修人员或本公司联系。
