功能概述
- 独立控制4个回路灯/负载；
- 具有手动强切拨盘；
- 继电器具有磁保持功能；
- 延时开/关功能；
- 计时关闭和循环开关功能；
- 具有现场保存，恢复功能；
- 状态值查询回复功能；
- 总线掉电和电压恢复后继电器开关状态的选择功能；
- 具有场景组合控制功能；
- 具有2路/O输入功能，可输入开关、窗帘、调光、场景等控制指令；
- 可直接联动消防应急照明；
- 1/O线缆布线距离:<10m；
- 符合GB/T14536.1-2008<<家用和类似用途电自动控制器>>检测标准
详细参数
- 主要输出：4回路设计，每回路250VAC(50/60Hz)16A
- 总线输入：21-30VDC
- 总线电流：≤20mA
- 工作功率：≤0.6W
- 输出(每回路)：纯电阻负载:max16A
- 外壳材质：PA66
- 尺寸(HxWxD)：73mm x90mm x 64mm
- 重量(approx)：0.32KG
- 安装方式：35mmDIN导轨式安装
- 污染度(IEC60664-1)：2
- 防水级别(1EN60529)：IP20
- 保护等级(IEC61140)：III
- 过载保护(IEC60664-1)：III
- 工作温度：5°C-45°C
- 储存温度：-25°C...+55°C
- 运输温度：25°C-...+70°C
- 相对湿度：Max 90%

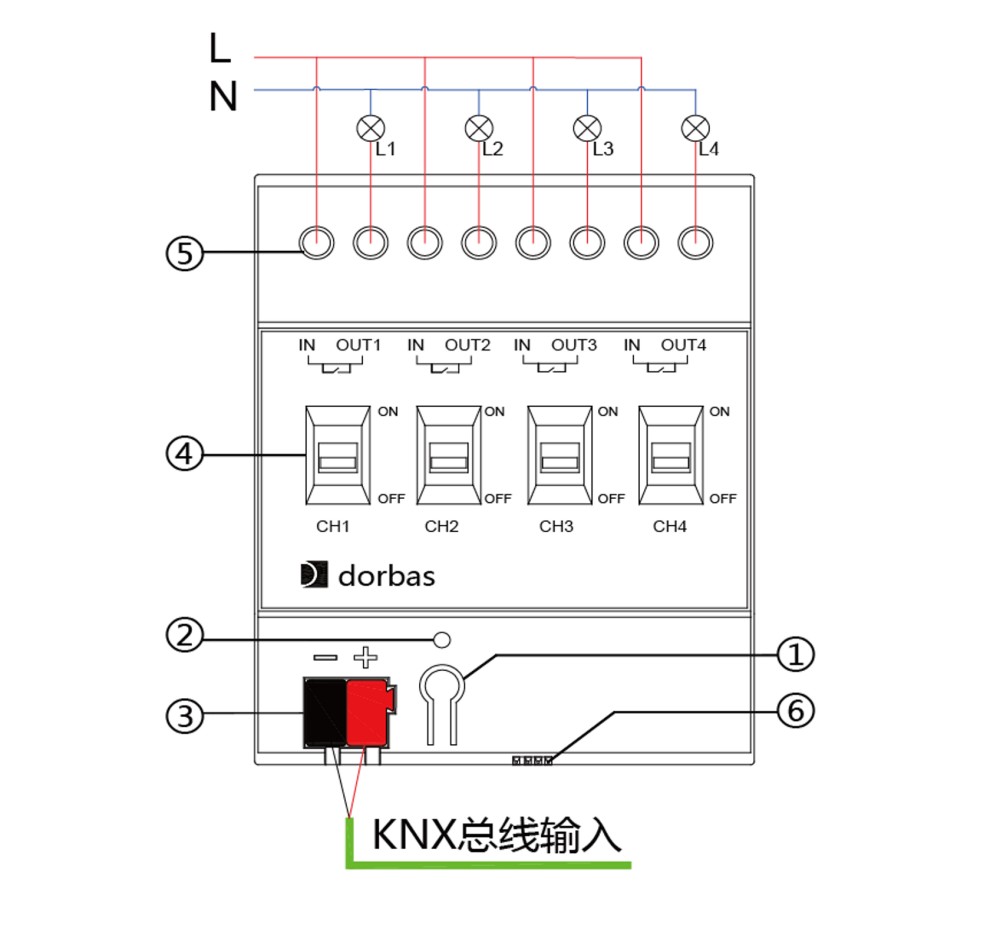

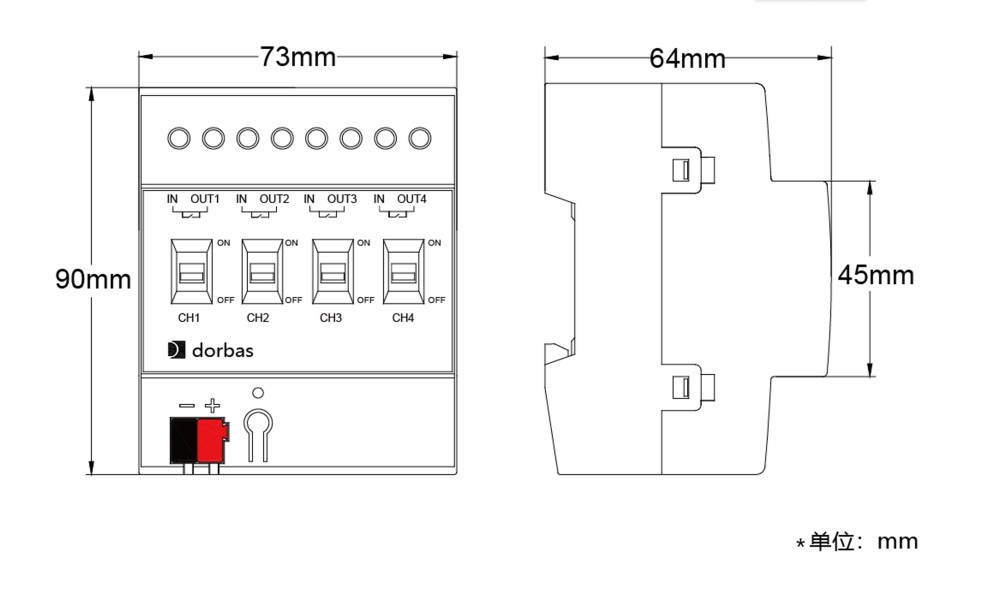

尺寸图和连线图
操作和安装说明
安装说明
该设备安装于配电箱，能安装在DINEN60715标准的35毫米DIN导轨上，为了方便设备快速安装在配电箱内，必须确保设备的操作、测试、检测、维护正确。
安全使用及维护保养
（1）要建立良好通风环境
（2）在使用过程中，注意防潮、防震、防尘。
（3）严禁雨淋、接触其它液体或腐蚀性气体。
（4）如受潮或被液体侵袭，应及时进行干燥处理。
（5）机器出现故障时，请与专业维修人员或本公司联系。
