功能概述
- 独立控制6个回路的灯/负载；
- 具有手动强切拨盘继电器具有磁保持功能；
- 延迟开/关功能，定时开关和循环开关的功能；
- 具有现场保存，恢复的功能；
- 状态值查询回复功能；
- 总线断电时和电压恢复后继电器开关状态的选择功能；
- 具有场景组合控制功能；
- 具有2路/O输入功能，可输入开关、窗帘、调光、场景等控制指令；
- 可直接联动消防应急照明；
- I/O布线通讯距离：小于10m
详细参数
主要输出：6回路设计，每回路250V AC(50/60Hz)16A
总线输入：21-30VDC
总线电流：≤20mA
工作功率：≤0.6W
输出(每回路：纯电阻负载:max16A
外壳材质：PA66
尺寸(HxWxD)：144mm x90mm x 64mm
重量(approx)：0.38KG
安装方式：35mmDIN导轨式安装
污染度(IEC60664-1)：2
防水级别(1EN60529)：IP20
保护等级(IEC61140)：III
过载保护(IEC60664-1)：III
工作温度：5°C-45°C
储存温度：25°C...+55°C
运输温度：25°C-...+70°C
相对湿度：Max 90%

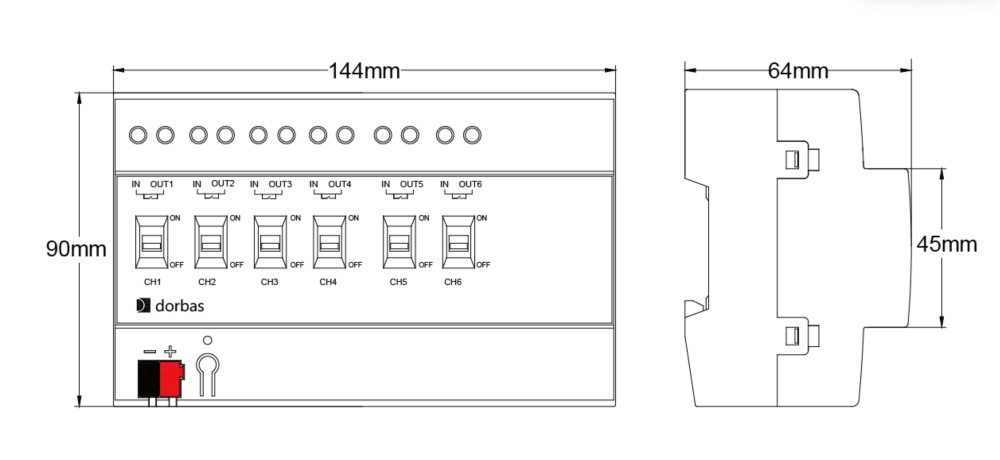

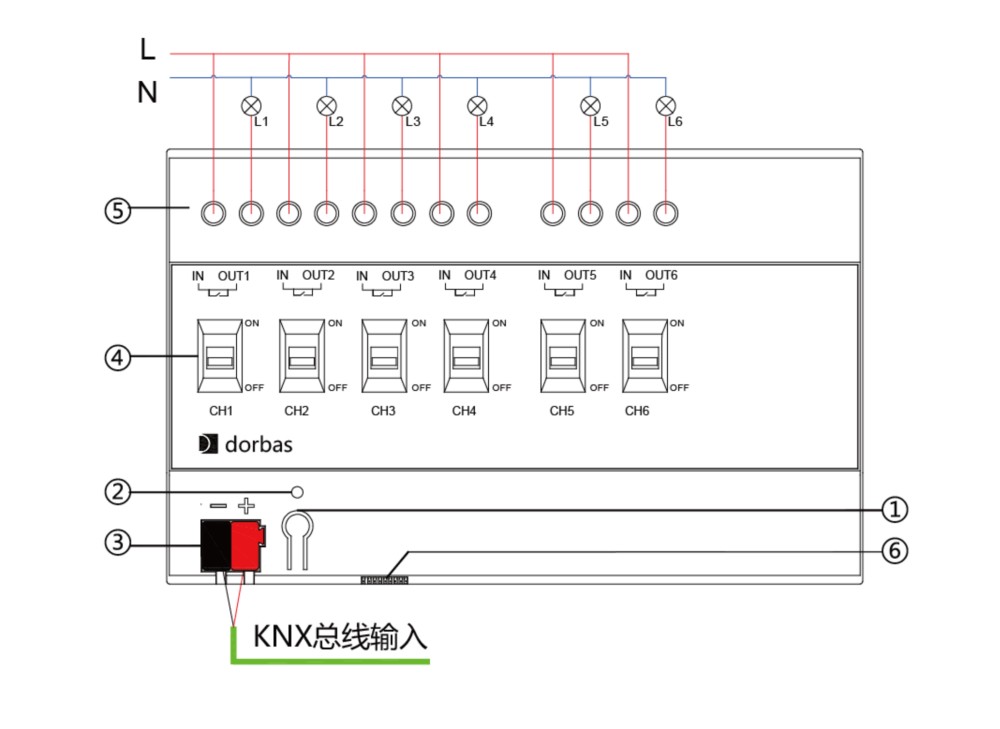

尺寸图和连线图
操作和安装说明
安装说明
该设备安装于配电箱，能安装在DINEN60715标准的35毫米DIN导轨上，为了方便设备快速安装在配电箱内，必须确保设备的操作、测试、检测、维护正确。
安全使用及维护保养
（1）要建立良好通风环境
（2）在使用过程中，注意防潮、防震、防尘。
（3）严禁雨淋、接触其它液体或腐蚀性气体。
（4）如受潮或被液体侵袭，应及时进行干燥处理。
（5）机器出现故障时，请与专业维修人员或本公司联系。
